Reed-Näherungssensor BMT series
magnetisch-induktivrechteckigRing

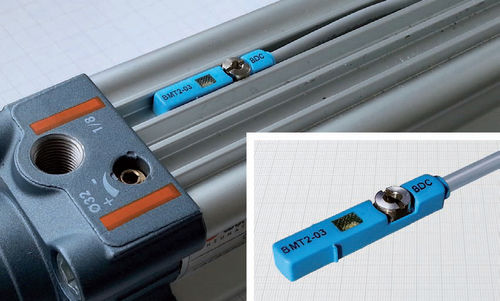

Reed-Näherungssensor - BMT series - BDC ELECTRONIC S.r.l. - magnetisch-induktiv / rechteckig / Ring
Reed-Näherungssensor - BMT series - BDC ELECTRONIC S.r.l. - magnetisch-induktiv / rechteckig / Ring
Reed-Näherungssensor - BMT series - BDC ELECTRONIC S.r.l. - magnetisch-induktiv / rechteckig / Ring - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
Reed, magnetisch-induktiv
Form
rechteckig, Ring, Schlitz
Durchmesser
M12, M8
Ausgangssignal
analog, PNP, 2-Leiter
Versorgungsspannung
DC, AC
Material
Edelstahl, PVC
Schutzart
Standard, EMV, IP67
Anwendung
für Pneumatikzylinder
Weitere Eigenschaften
mit LED-Lichtquelle, 3-Kabel
Prozesstemperatur

Min: -25 °C
(-13 °F)

Max: 85 °C
(185 °F)

Beschreibung

- REED CONTACT 2 und 3-Leiter mit LED - Für Pneumatik-Zylinder mit T-Nut - Drop-in-Montage - Kabel- und Steckerausgang M8 x 1 oder M12 x 1 Allgemeine Merkmale: Dieser Sensor detektiert die Position des Magnetrings in einem Standard-Pneumatikzylinder zylinders mit T-Nut. Der Sensor bleibt vollständig versenkt und somit mechanisch geschützt. Ein Clip zur Befestigung des Kabels in der Nut wird mit dem Sensor geliefert. Der Reed-Kontakt ermöglicht eine direkte Ansteuerung von DC- (PNP/NPN) und AC-Lasten. Eine gelbe LED zeigt den Status des Ausgangs an. Erhältlich mit Kabelausgang, M8x1-Stecker oder M12x1-Stecker. Technische Daten: - Betriebsspannung: 10 ÷ 30 Vac/Vdc - Ausgangsfunktion: normalerweise offen - Spannungsabfall (Ud) 2-Draht-Versionen: mit Ie = 10 mA ≤ 2,2 V mit Ie = 160 mA ≤ 3 V - Übergangswiderstand max (3-Draht-Versionen): 0,1 Ω - Betätigungszeit max: 0,7 ms - Rückfallzeit max: 0,4 ms - Ausgangszustandsanzeige: gelbe LED - Querschnitt der Kabeladern: 0,15 mm2 - Elektromagnetische Verträglichkeit (EMV) nach EN60947-5-2 Werkstoffe: - Kabel: BMT... PVC CEI 20-22 II; 90°C; 300V BMT...F; BMT...N; BMT...H; BMT...R PUR VDE 0492/265 90°C - Sensor und Befestigungsclip: Kunststoff - Drehbare Mutter und Befestigungsschraube (*): vernickeltes Messing (*) Befestigungsschraube aus rostfreiem Stahl auf Anfrage erhältlich

---
