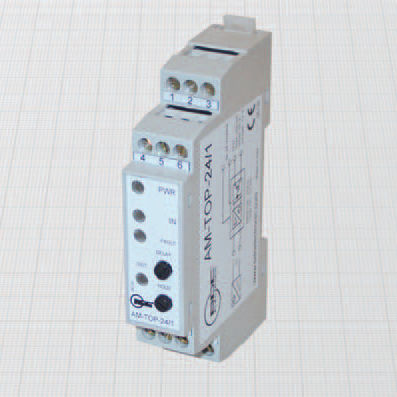

Signalverstärker AM-TOP series

LeistungStromSpannung

- OPTOGEKOPPELTER STATISCHER AUSGANG - 1 getakteter Kanal Allgemeine Merkmale: Diese Geräte ermöglichen die Verstärkung der Signale von NAMUR-Sensoren oder -Kontakten. Die Verzögerungszeit und die Haltezeit für das Eingangssignal sind mit Potentiometern auf der frontplatte einstellbar. Jeder Ausgang ist elektrisch voneinander, von der Spannungsversorgung und von allen Eingängen isoliert und von allen Eingängen isoliert. Es ist möglich, sie als N.O. oder N.C. zu konfigurieren und pNP oder NPN zu verwenden. Sie sind geschützt gegen Überspannungen auf den Leitungen, Überlast und Kurzschluss. Bei der 24V-Version ist es auch möglich, OUT2 mit der gleichen mit der gleichen Funktion wie OUT1 zu konfigurieren oder als Fernfehleranzeige zu verwenden. Bei Verwendung für NAMUR sensoren ist die Anzeige von Fehlern mit einer roten LED auf der Frontplatte für Unterbrechungen oder Kurzschlüsse auf den Eingangsleitungen sichtbar. Die Konfigurations-Dip-Schalter sind durch Abnehmen der Frontplatte leicht zugänglich. Geeignet für die Montage auf DIN-Schienen. Technische Daten: - Versorgungsspannung: siehe Bestellangaben - Frequenz der Spannungsversorgung: DC oder 50 - 60 Hz - Leistungsaufnahme max: siehe Bestellhinweis - Gemäß EN60947-5-6 - Elektromagnetische Verträglichkeit (EMV) nach EN61000-6-2/-4 EINGANGSPARAMETER - Schaltpunkt auf EIN: ≥ 1,75 mA - Hysterese des Schaltpunktes: 0,2 mA - Fehlererkennungsschwellen: Leerlauferkennung bei I 7,45 mA (Ri<100 Ohm) AUSGÄNGE - Funktion der Ausgänge: N.O. oder N.C. wie bei DIP-SW-Einstellungen - Polarität: NPN/PNP - Schaltfrequenz max: 900Hz - Eingangs-/Ausgangsverzögerung max: 700µs - Ausgangsstrom max: 300 mA - Max. anwendbare Spannung durch die Last: 65 V
