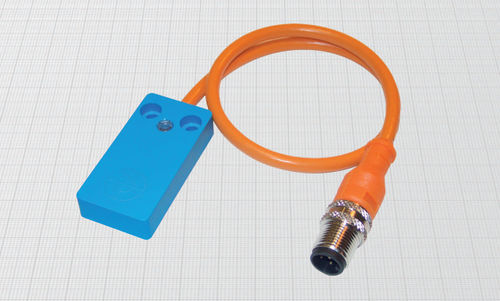

2-Achs-Neigungsschalter ISX/2H60DS-0,3

2 ACHSEN EINSCHALTENDER SCHALTER (± 60°) mit 2 statischen Ein- und Ausgängen Unempfindlich gegen Stöße und Vibrationen - Selbstlernfunktion für Nullstellung und Schwellenwert - Geringe Leistung - Hohe thermische Stabilität - Allgemeine Merkmale: Diese Sensoren verfügen über zwei NPN-Ausgänge, die normalerweise offen sind und an die negative Stromversorgung angeschlossen werden spannungsversorgung angeschlossen werden, wenn die voreingestellten Schwellenwerte der X- und Y-Achse überschritten werden. Der Sensor ist unempfindlich gegen Stöße und Vibrationen und der absolute Nullpunkt ist werkseitig auf Bodenhöhe kalibriert. Die Schwellenwerte können werkseitig auf bestimmte Werte voreingestellt werden. Wenn nicht anders angegeben sind beide Schwellenwerte für beide Achsen auf ± 5° voreingestellt. Sowohl die Schwellenwerte als auch die Nullposition können vor Ort geändert werden. Anwendungen: - Neigungskontrolle bei Hebesystemen - Überwachung der Fahrzeugneigung - Rückkopplungssensor bei selbstnivellierenden Systemen Technische Daten: - Messbereich: ± 60° - Auflösung: 0,2° - Versorgungsspannung: 8 ÷ 40 Vcc - Versorgungsstrom ohne Last: ≤ 10 mA - Ausgang: NPN n.o. offener Kollektor - Maximale thermische Drift des Schaltpunktes: 0,03° / °C - Maximaler Ausgangsstrom: 200 mA - Maximale Ansprechzeit: 0,1 sec - Empfindlichkeit quer zur Achse: < ± 2% - Maximale Schocküberlebensdauer: 1000 g - Lagertemperatur: - 20 + 100°C - LED-Anzeigen: Grün = Versorgungsspannung Gelb = Grenzwertüberschreitung - Schock- und Vibrationsfestigkeit nach EN60068-2-27 EN60068-2-6 - Elektromagnetische Verträglichkeit (EMV) gemäß EN61000-6-2/-4 Werkstoffe: - Kabel: PVC CEI 20 - 22 II; 90° C - Gehäuse: Kunststoff - Verriegelungsmutter: Messing vernickelt
