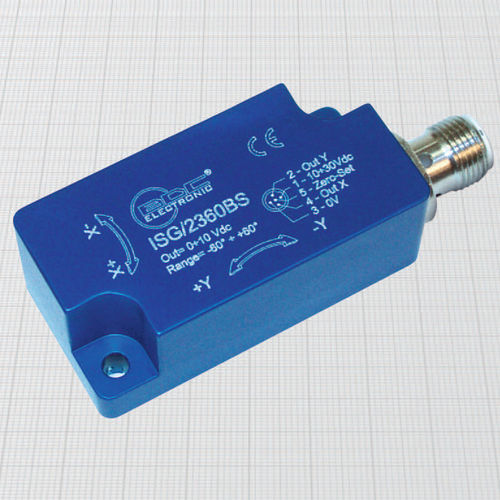

2-Achs-Neigungsmesser ISG series

analogrobustAnwendungsbereiche

2 ACHSENSOREN mit analogem Spannungsausgang - Hohe thermische Stabilität - Robustes, eloxiertes Aluminiumgehäuse - Geringer Stromverbrauch - Unempfindlich gegen Stöße und Vibrationen Allgemeine Eigenschaften: Diese Sensoren liefern zwei Ausgangsspannungssignale, die proportional zur Neigung der X und Y-Achse in Bezug auf die Erdachse. Eine Neigung von 0° ergibt an den Ausgängen 50 % des maximalen Skalenendwerts in Bezug auf den negativen Wert der Stromversorgung. Das eloxierte Aluminiumgehäuse macht diesen Sensor extrem robust, immun gegen UV-Strahlen und eignet sich für Außenanwendungen wie Solar-Tracker und nautische installationen. Der Sensor ist unempfindlich gegen Stöße und Vibrationen und der absolute Nullpunkt position ist werkseitig auf Bodenhöhe kalibriert. Für einen zuverlässigen Anschluss wird empfohlen, M12x1-Steckverbinder zu verwenden, wobei die Abschirmung des Kabels mit der Mutter (siehe Abschnitt H des Katalogs). Selbstlernung der Nullposition: Auch wenn der Sensor werkseitig kalibriert ist, ermöglicht der Eingang "Nullteach" den Ausgleich von Montagetoleranzen bis zu ± 10°. Die Selbstkompensation wird erreicht durch selbstkompensation wird erreicht, indem der Eingang "Nullteach" für 2 bis 10 Sekunden mit dem Minuspol der Stromversorgung verbunden wird und 10 Sekunden. Der Ausgleichsvorgang wird durch die gelbe LED angezeigt. Wenn wenn die Kompensation abgeschlossen ist (nach etwa 1 Sekunde), blinken die gelbe und die grüne LED blinken. In dieser Phase muss die Verbindung zwischen der Null-Lehre und dem Minuspol entfernt werden entfernt werden. Anwendungen: - Solar-Tracker - Neigungskontrolle bei Hebesystemen - Überwachung der Fahrzeugneigung - Rückkopplungssensor bei selbstnivellierenden Systemen
