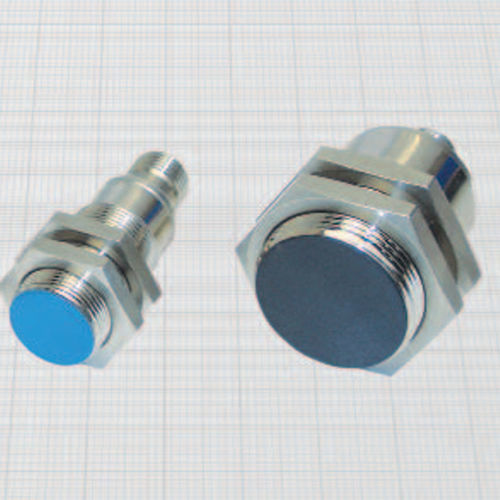

Induktiver Näherungssensor DC12/4300KSA

magnetisch-induktivzylinderförmigM30

NAMUR SERIE MIT LED-Durchmesser 12 - 18 - 30 mm - ATEX zertifiziert II 1GD für Zone 0;20 - Steckerausgang M12 x 1 - Allgemeine Eigenschaften: Mit dieser neuen Serie von Sensoren ist es möglich, spezifische Eingänge für NAMUR-Sensoren oder Eingänge für verstärkte 2-Draht-Schalter mit niedrigem Strom (bis zu 10 mA) zu steuern. Die Last kann an beide Klemmen angelegt werden (Funktion PNP oder NPN). Der Ausgang ist intern getriggert und wird durch eine LED überwacht. Technische Daten: - Betriebsspannung: 7,7 ÷ 9 Vdc - Maximale Restwelligkeit: 10% - Strom im Aus-Zustand (Ir ): ≤ 1 mA - Minimaler Betriebsstrom (Im): 2 mA - Nennbetriebsstrom (Ie): 10 mA - Spannungsabfall (Ud) bei Last 10 mA: < 6,5 V - Spannungsabfall (Ud) mit Last 8 mA: < 5 V - Temperaturbereich: - 20° ÷ +60°C - Maximale thermische Drift des Messabstands Sr : ± 10% - Wiederholgenauigkeit (R): 2% - Schalthysterese max (H): 10% - Schaltzustandsanzeige: gelbe LED - Kennzeichnung: II 1D Ex iaD 20 T80°C II 1G Ex ia IIC T6 - Zertifiziert IMQ 08 ATEX 010 - Geschützt gegen Kurzschluss und Überlast - Geschützt gegen Falschanschluss - Elektromagnetische Verträglichkeit (EMV) nach EN60947-5-2 - Gemäß: EN60947-5-6/EN60079-0/EN60079-11/EN60079-26 - Schock- und Vibrationsfestigkeit nach EN60068-2-27/EN60068-2-6 Sicherheitsparameter: - Vi max: 13,5 V - Ii max: 60 mA - Ci max: 100 nF - Li max: 100 μH - Pi max: 200 mW Diese Sensoren müssen in Verbindung mit zugehörigen Geräten verwendet werden (siehe Abschnitt E) Verwendung in explosionsgefährdeten Bereichen gemäß den Bedienungsanleitungen
