Typ P - 5 Positionen Kopf -
Verstärkt in Gleichstrom -
Klemmenleistenausgang -
Allgemeine Merkmale:

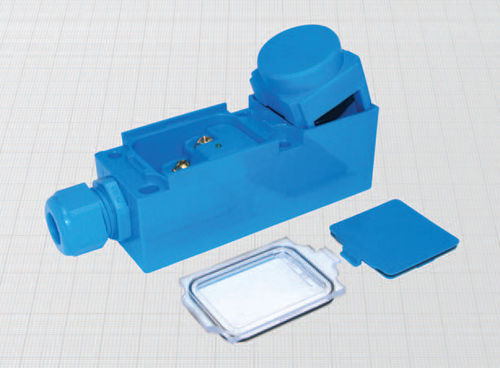

Diese Sensoren werden "drehbarer Messkopf" genannt, weil der Messkopf im Inneren des
kunststoffgehäuse auf 5 verschiedene Positionen eingestellt werden kann. Zur Auswahl der gewünschten
gewünschte Messfläche zu wählen, genügt es, den Deckel zu entfernen und den Messkopf in die richtige
position zu bringen.
Der interne Klemmenblock ist durch Abnehmen des transparenten Deckels leicht zu erreichen.
Die mitgelieferte Kunststoffverschraubung Pg13.5 ist für Kabel mit einem Durchmesser von bis zu 9 mm geeignet.
Technische Daten:
- Versorgungsspannung (UB): 10 ÷ 60 Vdc
- Maximale Restwelligkeit: 10%
- Versorgungsstrom bei Nulllast (Io): ≤ 10 mA
- Spannungsabfall (Ud): ≤ 2,2 V
- Maximale thermische Drift des Messabstands Sr
: ± 10%
- Wiederholgenauigkeit (R): 4%
- Schalthysterese (H): 10%
- Schutzart (bei vollständig verschlossener Stopfbuchse): IP65
- Anzeigen: Ausgang n.o. gelbe LED
ausgang n.c. rote LED
leistung grüne LED
- Geschützt gegen Kurzschluss und Überlast
- Geschützt gegen Falschanschluss
- Unterdrückung des ersten Fehlimpulses
- Elektromagnetische Verträglichkeit (EMV) nach EN60947-5-2
- Schock- und Vibrationsfestigkeit nach EN60068-2-27 EN60068-2-6
Werkstoffe:
- Gehäuse: Kunststoff
- Klemmenblockabdeckung: Polycarbonat
---
