- Typ Z
- Verstärkt in Gleichstrom 3 Drähte
- Kabelausgang
Allgemeine Merkmale:

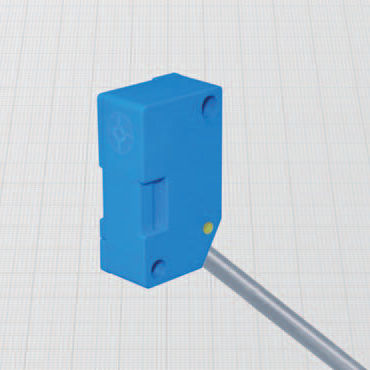

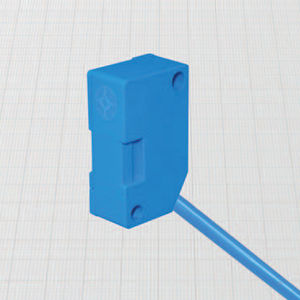

Dieser Sensor hat die gleiche Form und die gleichen Befestigungslöcher wie die V3-Standard-Mikroschalter. Die
besondere Kabelführung ermöglicht die Montage auf jeder Seite des Gehäuses. Der Ausgangszustand wird durch eine von 3 Seiten sichtbare LED angezeigt.
Technische Daten:
- Versorgungsspannung (UB): 7 ÷ 30 Vdc
- Maximale Restwelligkeit: 10%
- Versorgungsstrom bei Nulllast (Io): ≤ 10 mA
- Spannungsabfall (Ud): ≤ 1,5 V
- Maximale thermische Drift des Messabstands Sr
: ± 10%
- Wiederholgenauigkeit (R): 2%
- Schalthysterese (H): 10%
- Schutzart: IP67
- Schaltzustandsanzeige: gelbe LED
- Kabel-Leiterquerschnitt: 0,15 mm2
- Geschützt gegen Kurzschluss und Überlast
- Geschützt gegen Falschanschluss
- Unterdrückung des ersten Fehlimpulses
- Elektromagnetische Verträglichkeit (EMV) nach EN60947-5-2
- Schock- und Vibrationsfestigkeit nach EN60068-2-27 EN60068-2-6
Werkstoffe:
- Kabel: 2 m PVC CEI 20 - 22 II; 90°C; 300 V; O.R.
- Gehäuse: Kunststoff
---
