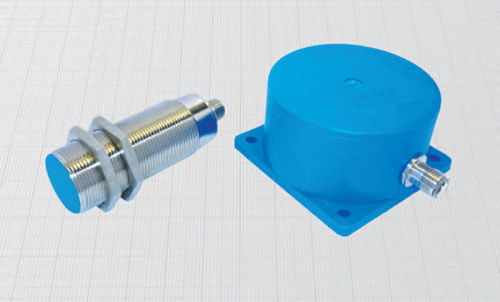

Induktiver Näherungssensor DCAL30/4309B

zylinderförmigM30analog

- Durchmesser 30 - 80 mm - Analog mit linearem Stromausgang - Steckerausgang M12 x 1 Allgemeine Merkmale: Diese induktiven Näherungssensoren liefern einen Ausgangsstrom, der direkt oder umgekehrt proportional zum Abstand zwischen der Abtastfläche und dem Metallziel ist. Der Ausgangs der Ausgangsstrom ist auch vom Material des Messobjekts abhängig, so dass sie nicht nur abstände, Verschiebungen, Vibrationen und Wellen, sondern auch zur Erkennung der die Zusammensetzung von Metallen und Legierungen. In der Zweidrahtausführung sind sie verpolungssicher verpolungssicher und kurzschlussfest und entsprechen dem Industriestandard 4-20 mA norm. Es wird die Verwendung von Steckern ohne LED empfohlen. Für Anwendungen, die starken elektromagnetischen Störungen ausgesetzt sind, wird die Verwendung des geraden Steckers mit abgeschirmtem Kabel Typ C10/00VS das eine 360°-Abschirmung bietet. Verwendung des Sensors: Der Ausgangsstrom fließt durch die externe Last RL und erzeugt eine Spannung (Vo), die die zur Ansteuerung der Eingangsstufe des Messgeräts dient. Der richtige Wert von RL kann entsprechend den Werten der Versorgungsspannung Vdc und dem gewünschten Vout-Bereich gewählt werden wie in den Tabellen angegeben. Technische Daten: - Versorgungsspannung: 10 ÷ 40 Vdc - Maximale Restwelligkeit: 20% - Ausgangsstrombereich: 0 ÷16 mA oder 4 ÷ 20 mA - Temperaturbereich: - 10° ÷ + 70°C - Maximale thermische Drift: < 10% - Schutzart: IP67 - Elektromagnetische Verträglichkeit (EMV) gemäß EN61000-6-2/-4 - Schock- und Vibrationsfestigkeit nach EN60068-2-27 EN60068-2-6 Werkstoffe: - Gehäuse 30 mm: vernickeltes Messing - Gehäuse 80 mm: Kunststoff - Fühlerfläche: Kunststoff
