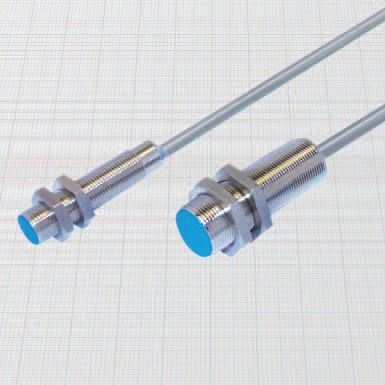

Induktiver Näherungssensor DCAL12/4609

zylinderförmigM18M12

Analog mit linearem Spannungsausgang - Kabelausgang - Allgemeine Merkmale: Diese induktiven Näherungssensoren liefern einen Ausgangsstrom, der direkt oder umgekehrt proportional zum Abstand zwischen der Sensorfläche und dem Metallobjekt. Der ausgangsstrom ist auch vom Material des Messobjekts abhängig, so dass sie abstände, Verschiebungen, Vibrationen und Wellen zu erkennen, sondern auch sondern auch zur Erkennung der Zusammensetzung von Metallen und Legierungen. In der Zweidrahtkonfigurati- on sind sie sind die Geräte verpolungssicher und kurzschlussfest und entsprechen dem dem Industriestandard 4-20 mA. Verwendung des Sensors: Der Ausgangsstrom fließt durch die externe Last RL und erzeugt eine Spannung (Vo), die die zur Steuerung der Eingangsstufe des Messgeräts dient. Der richtige Wert von RL kann entsprechend den Werten der Versorgungsspannung Vdc und dem gewünschten Vout-Bereich gewählt werden wie in den Tabellen angegeben. Technische Daten: - Versorgungsspannung:10 ÷ 40 Vdc - Maximale Restwelligkeit:20% - Ausgangsstrombereich:0 ÷ 16 mA oder 4 ÷ 20 mA - Temperaturbereich:- 10° ÷ + 70°C - Maximale thermische Abweichung:< 10% - Schutzart:IP67 - Querschnitt der Kabeladern: 0,22 mm2 + Abschirmung auf 12 mm 0,35 mm2 + Abschirmung auf 18 - 30 mm - Elektromagnetische Verträglichkeit (EMV) gemäß EN61000-6-2/-4 - Schock- und Vibrationsfestigkeit nach EN60068-2-27 EN60068-2-6 Werkstoffe: - Kabel: 2 m PVC CEI 20 - 22 II; 90°C; 300 V; O.R. abgeschirmt - Gehäuse: vernickeltes Messing - Fühlerfläche: Kunststoff
