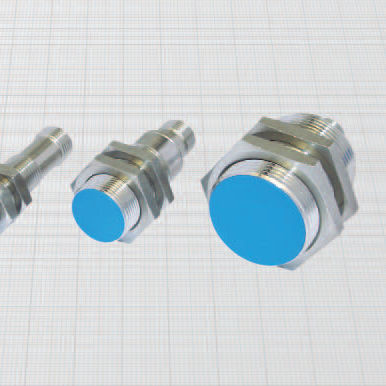

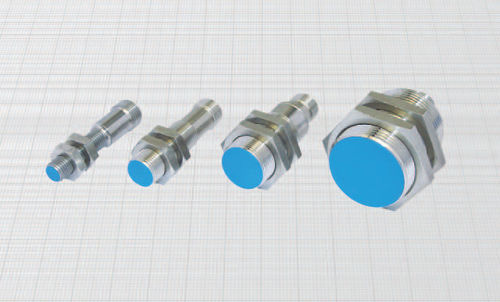

Induktiver Näherungssensor DC8/5300

magnetisch-induktivzylinderförmigM12

NAMUR SERIE mit LED - Unverstärkt in Gleichstrom - Steckerausgang M12 x 1 - Allgemeine Eigenschaften: Mit dieser neuen Serie von Sensoren ist es möglich, spezifische Eingänge für NAMUR-Sensoren oder Eingänge für 2-Draht-verstärkte Schalter mit niedrigem Strom (bis zu 10 mA) zu steuern. Die Last kann an beide Klemmen angelegt werden (Funktion PNP oder NPN). Dank der LED-Überwachung und des intern getriggerten Ausgangs ist der direkte Einsatz mit mit SPS und anderen elektronischen Eingängen, wodurch die Verdrahtung und die Zuverlässigkeit des gesamten Systems optimiert werden. Technische Daten: - Betriebsspannung: 7,7 ÷ 30 Vdc - Maximale Restwelligkeit: 10% - Ruhestrom (Ir ): < 1 mA - Minimaler Betriebsstrom (Im): 2 mA - Nennbetriebsstrom (Ie): 10 mA - Spannungsabfall (Ud) bei Last 10 mA: < 6,5 V - Spannungsabfall (Ud) mit Last 8 mA: < 5 V - Temperaturbereich: - 25° ÷ +70°C - Maximale thermische Drift des Messabstands Sr : ± 10% - Wiederholgenauigkeit (R): 2% - Schalthysterese (H): 10% - Schutzart: IP67 - Schaltzustandsanzeige: gelbe LED - Geschützt gegen Kurzschluss und Überlast (8 mm nicht enthalten) - Geschützt gegen falschen Anschluss - Gemäß EN60947-5-6 - Elektromagnetische Verträglichkeit (EMV) nach EN60947-5-2 - Schock- und Vibrationsfestigkeit nach EN60068-2-27 EN60068-2-6 Verwendung gemäß NAMUR: - Versorgungsspannung: 7,7 ÷ 9 Vdc - Verbrauch bei 8,2 V mit Rx = 1000 Ω mit Metall: ≤ 1 mA ohne Metall: ≥ 3 mA - Für zertifizierte ATEX-Version siehe ATEX-Katalog Werkstoffe: - Gehäuse 8 mm: rostfreier Stahl - Gehäuse 12 - 18 - 30 mm: vernickeltes Messing - Tastfläche: Kunststoff
