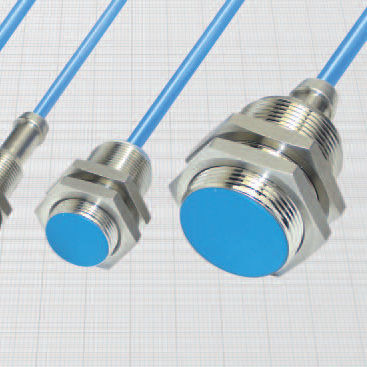

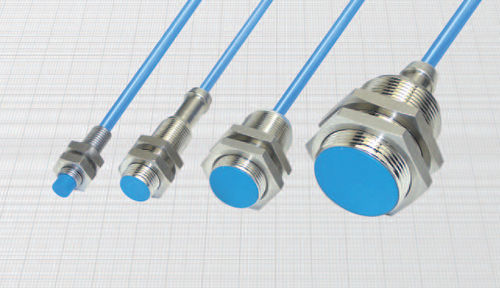

Induktiver Näherungssensor DC8/4600S

magnetisch-induktivzylinderförmigM30

- NAMUR SERIE mit LED - Unverstärkt in Gleichstrom 2 Drähte - Kabelausgang Allgemeine Eigenschaften: Mit dieser neuen Serie von Sensoren ist es möglich, spezifische Eingänge für NAMUR-Sensoren oder Eingänge für verstärkte 2-Draht-Schalter mit niedrigem Strom (bis zu 10 mA) zu steuern. Der Ausgang ist intern getriggert und wird durch eine LED überwacht. Die Last kann an beide Klemmen angelegt werden klemmen angelegt werden (Funktion PNP oder NPN). Technische Daten: - Betriebsspannung: 7,7 ÷ 30 Vdc - Maximale Restwelligkeit: 10% - Ruhestrom (Ir ): <1 mA - Minimaler Betriebsstrom (Im): 2 mA - Nennbetriebsstrom (Ie): 10 mA - Spannungsabfall (Ud) bei Last 10 mA: < 6,5 V - Spannungsabfall (Ud) mit Last 8 mA: < 5 V - Temperaturbereich: - 25° ÷ +70°C - Maximale thermische Drift des Messabstands Sr : ± 10% - Wiederholgenauigkeit (R): 2% - Schalthysterese (H): 10% - Schutzart: IP67 - Schaltzustandsanzeige: gelbe LED - Kabel-Leiterquerschnitt: 0,35 mm2 bei 8 und 12 mm 0,75 mm2 bei 18 und 30 mm - Geschützt gegen Kurzschluss und Überlast (8 mm nicht enthalten) - Geschützt gegen falschen Anschluss - Gemäß EN60947-5-6 - Elektromagnetische Verträglichkeit (EMV) nach EN60947-5-2 - Schock- und Vibrationsfestigkeit nach EN60068-2-27 EN60068-2-6 - Für zertifizierte ATEX-Version siehe ATEX-Katalog Verwendung gemäß NAMUR: - Versorgungsspannung: 7,7 ÷ 9 Vdc - Verbrauch bei 8,2 V mit Rx = 1000 Ω mit Metall: ≤ 1 mA ohne Metall: ≥ 3 mA Materialien: - Kabel: 2 m PVC CEI 20 - 22 II; 90°C; 300 V; O.R. - Gehäuse 8 mm: rostfreier Stahl - Gehäuse 12 - 18 - 30 mm: vernickeltes Messing - Fühlerfläche: Kunststoff
