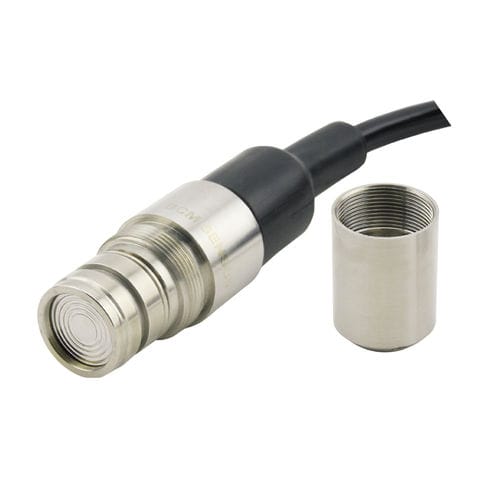

Hydrostatischer Niveautransmitter LV36

für Flüssigkeitenfür Tankstauchfest

Der vollständig aus Edelstahl 316L gefertigte Füllstandsmessumformer und -transmitter des Modells LV36 ist so konzipiert, dass er zur Füllstandsmessung in eine verdünnte Flüssigkeit eingetaucht werden kann. Das Funktionsprinzip des LV36 besteht darin, den statischen Druck zu messen, der von der Flüssigkeitssäule erzeugt wird, die dem zu messenden Flüssigkeitsstand entspricht. Die Messreferenz des LV36 kann entweder absoluter Druck oder Überdruck sein, je nachdem, ob der atmosphärische Druck in die Messung einbezogen werden muss oder nicht. Daher eignet sich der LV36, wenn er in einer Flüssigkeit installiert ist, für eine Vielzahl von Füllstandsmessanwendungen. Zu diesem Zweck erfüllt der LV36 die Anforderungen der Schutzart IP68. Dieses Modell ist mit einem 101B(a19G) Drucksensor von BCM SENSOR ausgestattet. Der Drucksensor ist mit einer frontbündigen Membrane ausgestattet, die durch einen Metallfilter geschützt werden kann, um zu verhindern, dass sie durch Kies oder organische Substanzen (z. B. Unkraut) im flüssigen Medium beschädigt wird. An der Vorderseite des LV36 wird eine Edelstahlkappe verwendet, um den Drucksensor vollständig zu kapseln. Wenn die Edelstahlkappe abgenommen und das LV36 in einer viskosen Flüssigkeit installiert wird, kann das LV36 dank der Spülmembran zur Messung des Füllstands einer solchen viskosen Flüssigkeit verwendet werden. Die Standardmessreferenz ist der Überdruck (oder Relativdruck), der im LV36 mittels eines steifen Entlüftungsrohrs im Elektrokabel realisiert wird. Der Messbereich des LV36 kann von 0~1 Meter bis zu 0~200 Meter Wassersäule (mH2O) mit einer Genauigkeit von bis zu 0,25%fs (fs = full scale) betragen. Im Falle eines LV36-Transmitters kann das Ausgangssignal entweder als Stromschleife (4~20 mA, Standard) konfiguriert werden,
