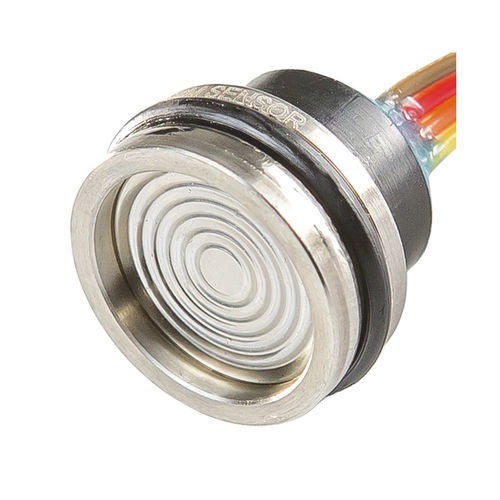

Absolutdrucksensor 101B(A19L)

piezoresistivratiometrischdigital

Der Drucksensor (PS) des Modells 101B(a19L) ist mit einer geringen Höhe des Sensorgehäuses von 7 mm konstruiert, was 8 mm kürzer ist als die des 101B(a19G) PS und 6 mm kürzer als die des 101B(a19F). Diese Eigenschaft bringt dem 101B(a19L) PS Vorteile, wenn der PS in Anwendungen eingesetzt wird, bei denen die Höhe des Sensors begrenzt ist, z.B. um 2-D- oder 3-D-Sensorarrays mit geringer Dicke zu bilden. Sowohl die Membran als auch das Gehäuse sind aus rostfreiem Stahl 316L gefertigt. Daher kann der 101B(a19L) PS Drücke von korrosiven oder/und leitfähigen Druckmedien messen, solange das Medium mit Edelstahl 316L kompatibel ist. Genau wie der 101B(a19G) verfügt der 101B(a19L) PS über einen piezoresistiven Drucksensor, der in den PS integriert ist und dessen Kapsel mit nicht komprimiertem Öl gefüllt ist. Es stehen verschiedene Ausgangssignale zur Verfügung, z.B. ein mV/V-Signal direkt von der Wheatstone-Brückenschaltung, ein ratiometrisches Signal von 10%~90%Vs oder ein digitales Signal von I2C- oder SPI-Protokollen über ein SSC, das auf der Rückseite des PS befestigt ist.
