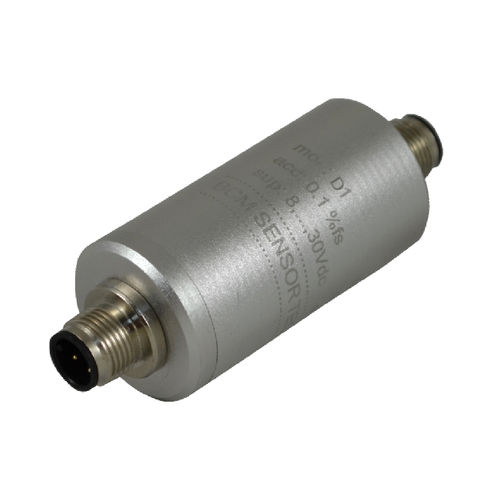

Analog-Signaltransmitter für Sensor D1

Industrie4-20 mA

Das Modell D1 ist ein programmierbarer Sensorsignalkonditionierer (SSC), der für die Arbeit mit einer breiten Palette von Widerstandssensoren entwickelt wurde, bei denen die Messelemente zu einer Wheatstone-Brückenschaltung konfiguriert sind. Einerseits liefert das D1-SSC entweder eine konstante Erregerspannung oder einen Erregerstrom an den Sensor, andererseits verstärkt und konditioniert das D1-SSC die Sensorausgangssignale zu dem Signal, das den Anforderungen des Kunden für seine Anwendung entspricht. Zum Beispiel kann der Ausgang des D1 SSC entweder ein analoges oder ein digitales Signal sein, das direkt von einer SPS (speicherprogrammierbare Steuerung) oder von einem beliebigen computerbasierten Datenerfassungssystem verwendet werden kann. Das D1 SSC kann jedes Eingangssignal von Sensoren mit einer Ausgangsempfindlichkeit von 1,25mV/V bis 20mV/V verarbeiten und die Sensoren entweder mit einer konstanten Erregerspannung von 4Vdc oder einem konstanten Erregerstrom versorgen. Der Erregerstrom ist über einen Computer oder ein spezielles Gerät von 50µA bis 750µA einstellbar. Die Ausgangssignale des D1-SSC können mit verschiedenen Optionen konfiguriert werden, von analogen Signalen von 4~20mA, 0~5V oder 0~10V, über ratiometrische 10%~90%Vs, bis hin zu digitalen Signalen von RS485, I2C oder SPI, um die Anforderungen verschiedener Systeme zu erfüllen. Der Nullpunktausgang und die Spanne des D1-SSC können jederzeit eingestellt werden, entweder über den Computer in einem Labor oder durch das spezifische Gerät vor Ort, wenn der D1 im Feld betrieben wird. Dank der fortschrittlichen Technologie der Elektronik liefert das D1 SSC seine programmierbaren Eigenschaften für die Anwendung. Daher wurden die mechanischen Drehknöpfe aus der vorherigen Version des D1 eliminiert. Als Ergebnis kann die aktuelle Version des D1 SSC den Umgebungsschutz bis IP67 erfüllen.
