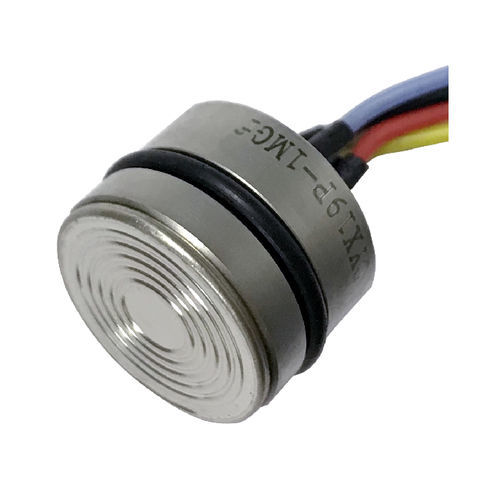

Relativdrucksensor 101B(a19F)

absolutpiezoresistivanalog

Der Drucksensor (PS) des Modells 101B(a19F) ist mit einer komplett frontbündigen Membrane ausgeführt. Im Vergleich zur Membrane des 101B(a19G) PS weist der 101B(a19F) keinen erhabenen Rand an seiner Membrane auf. Diese Eigenschaft ist besonders nützlich, wenn der PS den Druck entweder von klebrigem Druckmedium, wie z.B. zähflüssiger Paste, oder von Druckmedium mit festen Partikeln, wie z.B. Schmutzwasser, misst. Die vollständig bündige Membran bringt dem 101B(a19F) PS Vorteile, wenn der PS zur Bildung von 2-D- oder 3-D-Sensorarrays verwendet wird, die üblicherweise zur Messung der Druckverteilung im relevanten Raum von Flüssigkeiten eingesetzt werden. Sowohl die Membran als auch das Gehäuse sind aus 316L-Edelstahl gefertigt. Daher kann der 101B(a19F) PS Drücke von korrosiven oder/und leitfähigen Druckmedien messen, solange das Medium mit 316L-Edelstahl kompatibel ist. Genau wie der 101B(a19G) hat der 101B(a19F) PS einen piezoresistiven Drucksensorchip im Inneren des PS integriert und seine Kapsel ist mit nicht-kompressivem Öl gefüllt. Es stehen verschiedene Ausgangssignale zur Verfügung, z.B. mV/V-Signal direkt von der Wheatstone-Brückenschaltung, ratiometrisches Signal von 10%~90%Vs oder digitales Signal von I2C- oder SPI-Protokollen über einen SSC, der an der PS-Rückseite befestigt ist.
