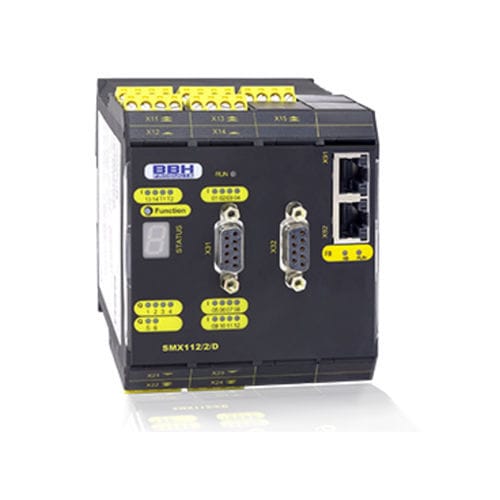

Erweiterungsmodul für Schutzrelais SMX 112/2/D

E/A

Dezentrale Achserweiterung für sichere Geschwindigkeit und Position von bis zu 2 Achsen zur weiteren Auswertung in SMXmodular - Basismodulen 14 sichere digitale Eingänge 4 Encoderschnittstellen* 2 Relaisausgänge 2 Hilfs-/Pulsausgänge Sicherheitskleinsteuerung geeignet bis PL e (EN ISO 13849-1) oder SIL3 (IEC 61508) Merkmale Dezentrale Achserweiterung Dezentral: Kommunikation mit der Basisbaugruppe SMX 100-x über Kommunikationsinterface (/D) Zentral: Kommunikation mit der Basisbaugruppe SMX 100-x über Rückwandbus Vollständige geschwindigkeits- und positionsbezogene Sicherheitsfunktionen zur Antriebsüberwachung von einer oder zwei Achsen gemäß IEC 61800-5-2 in Firmware integriert Geschwindigkeitsüberwachung Drehzahlüberwachung Stillstandsüberwachung Drehrichtungsüberwachung Sicheres Schrittmaß Not-Stopp Überwachung Position-/ Verlaufsbereichsüberwachung Zielpositionsüberwachung Pulsausgänge zur Querschlusserkennung digitaler Eingangssignale Externe Kontaktüberwachung angeschlossener Schaltgeräte (EMU) Überwachte Relaisausgänge für sicherheitsrelevante Funktionen Umschaltbare sichere Ausgänge pn-, pp-schaltend für sicherheitsrelevante Funktionen Funktionsplanorientierte Parametrierung Parameterverwaltung für Erweiterungsbaugruppen im Grundgerät Umfangreiche Diagnosefunktionen integriert Codierte Statusanzeige über frontseitige 7-Segment-Anzeige und Status-LEDs
