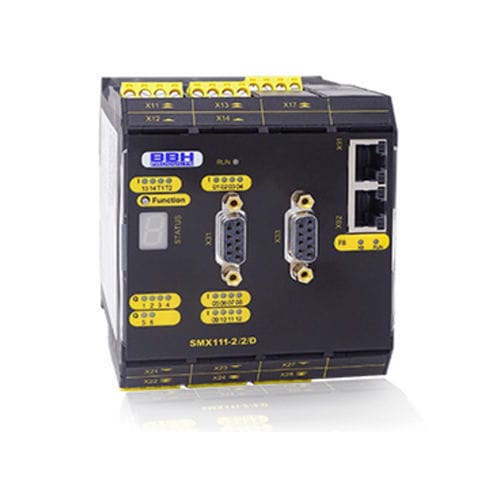

Erweiterungsmodul für Schutzrelais SMX 111-2/2/D

E/A

Dezentrale Achserweiterung für sichere Geschwindigkeit und Position von 1 Achse zur weiteren Auswertung in SMXmodular - Basismodulen 14 sichere digitale Eingänge 5 Encoderschnittstellen* 2 Relaisausgänge 2 Hilfs-/Pulsausgänge mit erweiterter Encoderfunktionalität Sicherheitskleinsteuerung geeignet bis PL e (EN ISO 13849-1) oder SIL3 (IEC 61508) Merkmale Als dezentrale oder zentrale Achserweiterung verwendbar Dezentral: Kommunikation mit der Basisbaugruppe SMX 100-x über Kommunikationsinterface (/D) Zentral: Kommunikation mit der Basisbaugruppe SMX 100-x über Rückwandbus Vollständige geschwindigkeits- und positionsbezogene Sicherheitsfunktionen zur Antriebsüberwachung von einer Achse gemäß IEC 61800-5-2 in Firmware integriert Geschwindigkeitsüberwachung Drehzahlüberwachung Stillstandsüberwachung Drehrichtungsüberwachung Sicheres Schrittmaß Not-Stopp Überwachung Positionsüberwachung Positions-/ Verlaufsbereichüberwachung Zielpositionsüberwachung Pulsausgänge zur Querschlusserkennung digitaler Eingangssignale Externe Kontaktüberwachung angeschlossener Schaltgeräte (EMU) Überwachte Relaisausgänge für sicherheitsrelevante Funktionen Umschaltbare sichere Ausgänge pn-, pp-schaltend für sicherheitsrelevante Funktionen Funktionsplanorientierte Parametrierung Parameterverwaltung für Erweiterungsbaugruppen im Grundgerät Umfangreiche Diagnosefunktionen integriert Codierte Statusanzeige über frontseitige 7-Segment-Anzeige und Status-LEDs
