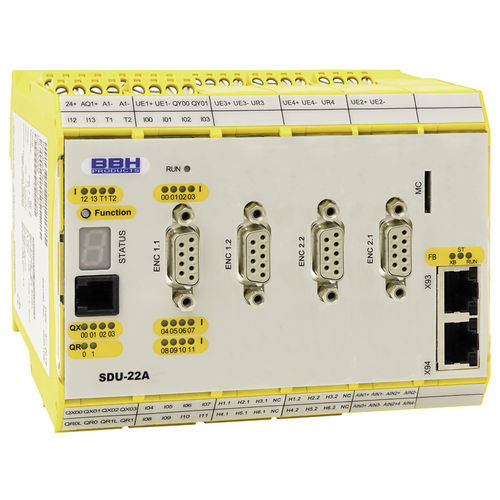

Digitales E/A-Modul SDU-22A series

analogEtherCATTTL

FSoE-Slavebaugruppe mit Analog-Option für sichere Geschwindigkeit und Position von bis zu 2 Achsen zur weiteren Auswertung in einer FSoE-Masterbaugruppe 14 Sichere digitale Eingänge 4 Sichere pp-schaltende Halbleiterausgänge - umschaltbar zu 2 sicheren pn-Ausgängen 8 Encoderschnittstellen (SSI, SINCOS, TTL, Näherungssensor; 2. Geberschnittstelle unterstützt zusätzlich HTL mit 200 kHz, SinCos HighResolution und Resolver) 2 Sichere analoge Eingänge (Stromeingänge) 2 Relaisausgänge 2 Taktausgänge 2 Hilfsausgänge Sicherheitskleinsteuerung geeignet bis PL e (EN ISO 13849-1) oder SIL3 (IEC 61508) Memory Card Slot für Sicherheitsprogramm Merkmale Dezentrale sichere Achs-Baugruppe für die EtherCAT-Umgebung Sichere Erfassung von Geschwindigkeit und Position von einer oder zwei Achsen Schnelle Reaktionszeit durch integrierten Fast Channel Task mit garantierter Verarbeitungszeit von 2 ms Vollständige geschwindigkeits- und positionsbezogene Sicherheitsfunktionen zur Antriebsüberwachung gemäß IEC 61800-5-2 in Firmware integriert Geschwindigkeitsüberwachung Drehzahlüberwachung Stillstandsüberwachung Drehrichtungsüberwachung Sicheres Schrittmaß Not-Stopp Überwachung Position-/ -bereichsüberwachung Verlaufsbereichüberwachung Zielpositionsüberwachung Pulsausgänge zur Querschlusserkennung digitaler Eingangssignale Externe Kontaktüberwachung angeschlossener Schaltgeräte (EMU) Überwachte Relaisausgänge für sicherheitsrelevante Funktionen Umschaltbare sichere Ausgänge pn-, pp-schaltend für sicherheitsrelevante Funktionen Funktionsplanorientierte Parametrierung
