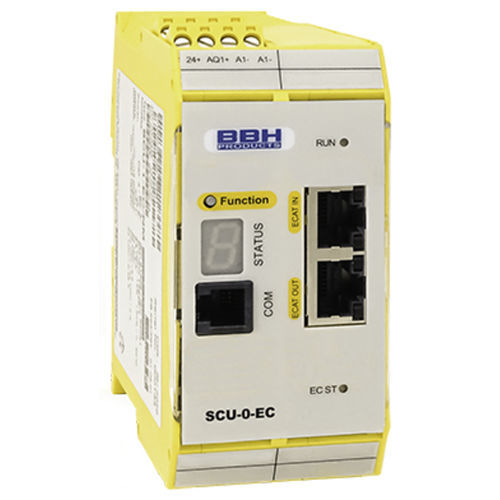

Digitales Mastermodul SCU-0-EC

EtherCATSicherheitdezentral

Freiprogrammier- und konfigurierbare FSoE-Master-Baugruppe zum Betrieb an EtherCAT-Netzwerken Einfache Einbindung von sicheren Antrieben (Safe Drive Profile) Fast-Channel Task mit garantierter Verarbeitungszeit von 4 ms Sicherheitskleinsteuerung geeignet bis PL e (EN ISO 13849-1) oder SIL3 (IEC 61508) optionales Kinematikmodul, FSoE-/ PROFIsafe-Slave Stack Ethernet-basierte Feldbusschnittstelle, safe / non-safe Memory Card für Sicherheitsprogramm Merkmale Anbindung von max. 32 FSoE-Slave-Baugruppen Sichere Logikverarbeitung von Slave-Baugruppen mit Eingangs-, Ausgangs-, Status- und Aktivierungssignalen Einfache und transparente Programmierung und Parametrierung in der EtherCAT-Umgebung mit SafePLC2 Schnelle Reaktionszeit durch integrierten Fast Channel Task mit garantierter Verarbeitungszeit von 4 ms Wahlweise zentrale oder dezentrale Antriebsüberwachung möglich Vollständiges Set von Antriebsüberwachungen für Einzelachsen und verrechnete Achsen (Ausgang Kinematik-Funktion) Zeitlich deterministische Datenkommunikation und -verarbeitung für sichere Positions- und Geschwindigkeitsfunktionen auch über verteilte Sensoren / mehrere Achsen Spezifisch auf Umrichtertypen / -hersteller adaptierbare Profile für Prozessdatenaustausch und zentraler Parametrierung Sicherer Datenaustausch zwischen mehreren SCU (FSoE-Master) mittels SMMC (Safe Master- Master Communication) über EAP Speicherung der Safe-Parameter in der SCU Codierte Statusanzeige über frontseitige 7-Segment-Anzeige und Status-LEDs Multifunktionstaster (Quit, Start, Reset) frontseitig bedienbar
