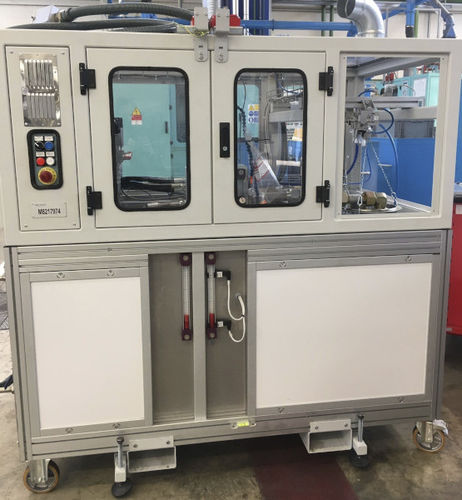

Durchflussprüfstand B_22861

computergesteuertfür Ölpumpen

Der Trolley B_222861 ist für die Prüfung des ausgestattet RACER-Pumpe. Für seinen Betrieb ist der Trolley ergänzend zu anderen bestehenden Prüfständen, wozu ja Schnittstelle hydraulisch und elektrisch. Der Wagen führt Spültests an der Pumpe durch Einzelförderstufenschmierung des GBx RENNFAHRER. Der Testzyklus wird vollständig von residenten PCs gesteuert auf den Schreibtischen des Meisters und benötigt regelmäßig Bestätigungen des Betreibers. Der Zweck besteht darin, den Förderstrom von der Pumpe zu messen und die daraus abgelassene Ölmenge. Der Wagen besteht aus: • Prüfraum, in den die zu prüfende Komponente kommt am Hydraulikmotor montiert, für dessen erforderlich Drehung und an die Schnittstelle, die die Hüllkurve simuliert des GBx; • Ein unteres Fach enthält die gesamte Hydraulik notwendig für den Betrieb und auch für die Steuerung Hydraulische Belastung passiv (Funktionsprüfung a Belastung). Eine Konsole außerhalb der Theke ermöglicht die vollständige Kontrolle, sowie die Entlastung und die Aufzeichnung von Funktionsparametern. TECHNISCHE DATEN: • Öl: MIL-L-23699 • Volumen: 50 l • Temperatur: 15 ° ÷ 130 ° C [± 3 ° C] • Druck: 1000 kPa • Durchfluss: 0 ÷ 16 l/min • Ölmessleitungen: 2 • Rotationsgeschwindigkeit des getestete Pumpe: 5085 U/min INSTRUMENTIERUNG: • Durchflussmesser 1,7 ÷ 71,92 l/min, Genauigkeit ± 0,05 % v.E. • PT100-Temperaturfühler (2), Kl. B. • Drucksensoren 0 ÷ 2000 kPag [± 0,4 • Wägezelle 0 ÷ 200 N, C3 SICHERHEITSAUSRÜSTUNGEN: • Ineinandergreifende Paneele • Sperrung des Zählers bei Nulldurchfluss • Nottaste und Module • Sicherheitsdruckschalter • Sicherheitsthermostate ENERGIEVERSORGUNG: • Elektrisch: 24 VDC, 10 A
