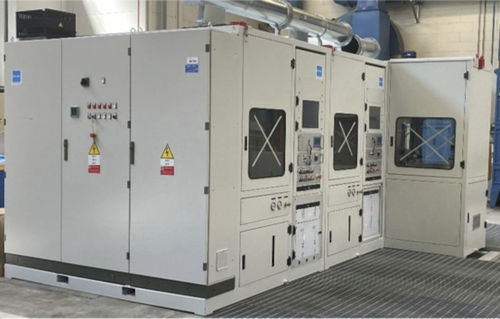

Schwingungsprüfstand B_22603

computergesteuertSchaltgetriebefür die Luftfahrtindustrie

Der Prüfstand B_22603 ist für End-of-Production-Tests an 3 Typen von Zubehörgetrieben für Hubschrauber ausgelegt. Jede Station führt Spültests mit dem AGBx in Rotation durch, ohne Last für das RHAGB und LHAGB, während eine leichte Last auf das FAGB ausgeübt werden kann, um ein Flattern des Getriebes zu vermeiden. Die Bank besteht aus 4 unabhängigen Stationen: • 3 zum Testen der AGBx in Rotation und deren Vibrationen; • 1 um am Ende des Tests mit dem Schutz mit Hemmöl fortzufahren. Jede Prüfstation ist ausgestattet mit: • Prüfraum und Ölkreislauf mit spezieller Heizung; • Einstell- und Steuerkonsole; • Wintek®-System zur Messung induzierter Schwingungen; • PC-Touchscreen-Bedienfeld mit Verwaltungssoftware. Die der geschlossenen AGB gewidmete Prüfstation ist außerdem ausgestattet mit: • Wirbelstrombremse; • Steuerung gesteuert mit Labview®-Treiber. Die Hemmstation ist ausgestattet mit: • Sperrkammer und Ölkreislauf mit eigener Heizung; • Einstell- und Steuerkonsole; • Dalmec®-Manipulator. TECHNISCHE DATEN: • Öl: NATO O-155 • Druck: 500 kPag (max.) • Durchflussrate: 5 ± 0,1 l/min (max.) • Temperatur: 120 ± 3 °C (max.) • Rotationsgeschwindigkeit: 1900 U/min L, R agb (max) 3100 U/min F agb (max) INSTRUMENTIERUNG: • Durchflussmesser: 378,5 ÷ 3785 ml/min, Genauigkeit ± 0,25 % v.E.; • Drucksensoren: 0 ÷ 600 kPag, Genauigkeit ± 0,4 % f-s; • Temperatursensoren: 0 ÷ 120 ° C, PT100 cl. AAA, 0 ÷ 240 °C, tcK, ANSI MC96.1; • Tachometer: 0,034 ÷ 30 kHz; • Beschleunigungsmesser: ± 5000 m / s2. SICHERHEITSAUSRÜSTUNGEN: • Ineinandergreifende Paneele • Notruftasten und -module • Sicherheitsdruckschalter • Sicherheitsthermostate
