Kraftprüfstand B_23111

Funktioncomputergesteuertfür Aktuatoren

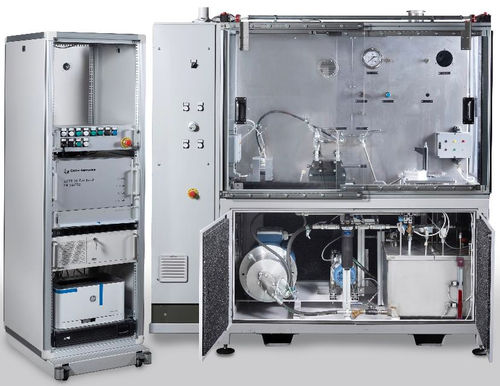

Der Prüfstand B_23111 dient zur Durchführung von Funktionstests der Servoaktuatoren der Flugflächen: - Wiederholungsprüfung: Überdruckprüfung der Antriebsbaugruppe - Nulldurchfluss: Servozentrierung des Steuerventils - Funktioneller Belastungstest - Maßnahmen zur Leckage des Aktuators - Aktuator eingelaufen - Positionssensorsteuerung Der Prüfstand besteht aus einem Prüfraum mit verriegeltem Zugang, in dem der zu prüfende Aktuator untergebracht ist. In zwei verschiedenen Stationen durchläuft der Aktuator alle oben genannten Tests. Der Testzyklus ist vollständig PC-gesteuert und erfordert periodisch eine Bestätigung durch den Bediener. Das untere Fach beinhaltet die gesamte für den Betrieb notwendige Hydraulik sowie die Steuerung der passiven hydraulischen Belastung (Funktionsbelastungstest). Eine Konsole außerhalb der Bank ermöglicht die vollständige Steuerung sowie die Erfassung und Aufzeichnung von Funktionsparametern TECHNISCHE DATEN: • ÖL: MIL H 5606 • VOLUMEN: 60 lt • TEMPERATUR: 35 °C [± 5 °C] • DURCHFLUSS: 0 ÷ 15 l/min • ÖLLEITUNG: 2 • DRUCK: 300 bar • PRÜFDRUCK: 425 bar INSTRUMENTIERUNG: • DURCHFLUSSZÄHLER 0,03 ÷ 40 l/min • PT100-TEMPERATURFÜHLER (1) • DRUCKSENSOREN 0 ÷ 45 MPa [± 0,04 • WÄGEZELLE 0 ÷ 500 Kg SICHERHEITSAUSRÜSTUNGEN: • Ineinandergreifende Paneele • Nottaste und Module • Sicherheitsdruckschalter • Sicherheitsthermostate ENERGIEVERSORGUNG: • Elektrisch: 15 kW 400 V 3F + N + PE • Luft // • Wasser 3,5 bar / 1/2 " DIMENSIONEN UND GEWICHT: • L, T, H: 2000 x 1100 x 2000 mm; • Leergewicht: ~ 800 kg FARBE: • Standardgrau RAL 7035. HINWEIS: • Anpassungsmöglichkeit auf Anfrage;
