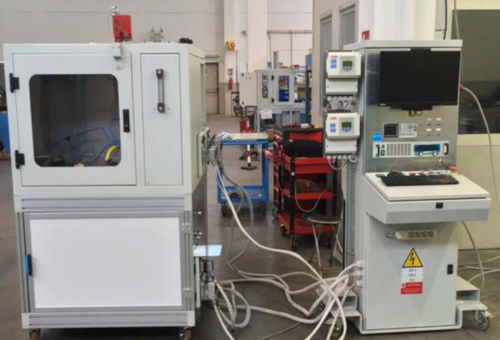

Prüfstand für Wasserpumpe B_22892

DrehzahlLeistungLeistung

Der Prüfstand B_22892 wurde entwickelt, um die hydraulische Leistung von LIN- und PWM-Fahrzeugwasserpumpen zu testen. Die Pumpen werden mit einer Glykol-Wasser-Mischung bei unterschiedlichen Temperaturen gespeist, um Arbeitsbedingungen zu simulieren. Es ist möglich, die Pumpe mit unterschiedlichen Drehzahlen oder mit einem Drehzahlprofil zu betreiben und den Druck auf der Druckseite mit einem Regelventil zu regulieren. Durchfluss, Druck, Temperatur, Leistung und Geschwindigkeit werden aufgezeichnet. Der Prüfstand ist gebaut für: • Prüffahne mit Wasserkontrolltemperatur • Steuerpult mit Schaltschrank Über das HMI-Touchpanel kann Folgendes gesteuert werden: • Durchfluss, Wasserdruck und Temperatur • Testzeit- und Testschrittprofil • Druck: 2 bar (max.) • Durchfluss: 400 ± 2 l/min (max.) • Temperatur: 90 ± 2 °C (max.) INSTRUMENTIERUNG: • Durchflussmesser: 0 ÷ 200 l/min; 0,2% Genauigkeit • Drucktransmitter: 0 ÷ 2 bar, 1,7x10-4 % Genauigkeit • Temperaturtransmitter: 0 ÷ 120 °C, Kl. AAA SICHERHEITSAUSRÜSTUNGEN: • Verriegelung offener Türen • Testbereich mit Metalldeckeln gegen Schüsse • Notpilztaster • Testabschaltung bei Bauteilausfall, Ölaustritt oder Prüfstandswarnung
