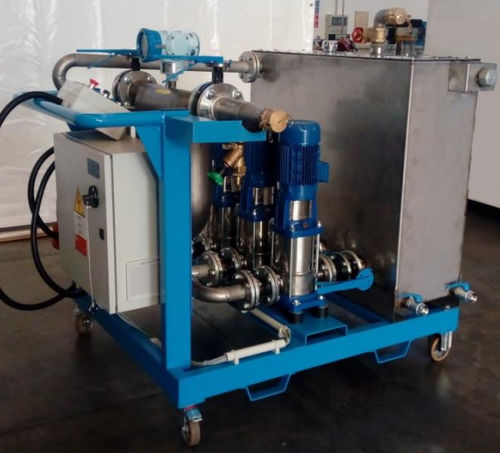

Kalibrier- und Prüfstand / Durchfluss B_22910

computergesteuertfür Wasserzählerfür Wasser

Der Prüfstand B_22910 wurde entwickelt, um eine Kalibrierung für die Korrelation zwischen einem Master-Messgerät und dem zu testenden Gerät zu ermöglichen. Testflüssigkeit ist Wasser. Der Techniker: - Verbindet den Prüfling über flexible Schläuche mit dem Prüfstand; - Startet Wasserpumpen, um den Sollwert zu erreichen; - Einstellung des Sollwerts mit manuellem Dosierventil; - nach Stabilisierung der Strömungsbedingungen Daten vom Hauptzähler und Prüfling aufzeichnen; - Wiederholt vorherige Punkte für alle interessierenden Messfelder. • Massenstrom: 800 ÷ 72000 Kg/h • Zulässiger dp: 3,5 bar INSTRUMENTIERUNG: • Durchflussmesser: 800 ÷ 120000 Kg/h, Genauigkeit 0,1 % Wiederholbarkeit -0,05 % SICHERHEITSAUSRÜSTUNGEN: • Notfall Knopf LIEFERUNGEN: • Elektrisch: 400 VAC – 50 Hz – 10 kW • Luft: 6 bar • Wasser (Tank): 480 l DIMENSIONEN UND GEWICHT: • L, P, H: 1350 x 1950 x 1500 mm; • Rohlast: ~ 430 kg FARBE: • Standardblau 5015.
