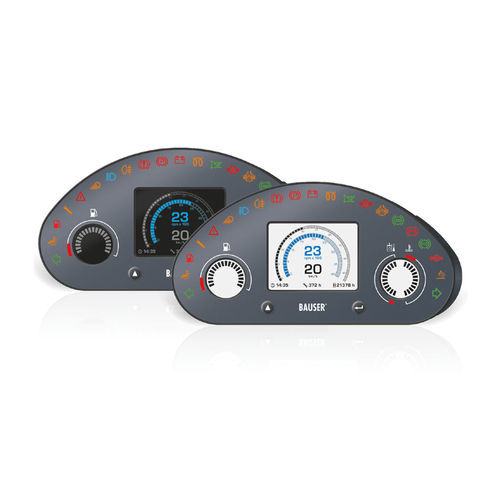

TFT-Display 818

FarbBargraph320 x 240

Das Anzeigeinstrument mit 3 Displays, ein 3,5“ TFT-Farb-Display im Mittelpunkt und zwei TNDisplays für die Rundanzeigen, bietet Ihnen alles, um alle Motordaten im »Blick zu haben«. Optional können wir Ihnen invertierte Display-Darstellungen bieten, d. h. Text und Segmente sind farbig bzw. weiß. Das Design des Farb-Displays können wir kundenspezifisch gestalten. Eine Vielzahl an Möglichkeiten steht Ihnen zur Verfügung. Gehäuse Material: PBT-GB30, schwarz Front: Chemisch- und UV-beständige Polyester-Folie Sichtfenster: Mineralglas, reflexarm Bildseitenverhältnis: 4:3 Displays außen: 2x 26 Segment Bargraph, TN-Technologie, Hintergrundbeleuchtung: RGB-LEDs, Bargraph-Segmente schwarz Signalleuchten: 21 LEDs, davon 3 RGB-Farb-LEDs, auch bei direkter Sonneneinstrahlung gut erkennbar Tasten: 2 Fronttasten mit guter taktiler Rückmeldung Elektrische Schnittstellen: 3x analoge Eingänge (kundenspezifisch konfigurierbar) 17x digitale Eingänge (1x mit Lastwiderstand zur Vorerregung der Lichtmaschine) 1x Messung Spannungsversorgung 2x FET-Ausgänge, je max. 500 mA 1x CAN ISO 11898 Schnittstelle Protokolle: CANopen, SAE J1939 Uhrzeit und Datum: Real Time Clock mit internem Batterie-Backup Betriebsspannung: 8…36 VDC Umgebungstemperatur: -30°C…+85°C Lagertemperatur: -40°C…+85°C Elektrischer Anschluss: Tyco Super Seal, 26 polig Befestigung: Metallbügel mit Rändelmuttern Schutzart: IP67 Front, IP40 Rückseite (optional IP65) Schwingfestigkeit: EN 60068-2-64 Schockfestigkeit: EN 60068-2-27, EN 60068-2-29 EMV: DIN EN 12895, EN 13309, EN 55022, EN 55025, EN 61000-4-2, -3, -4, -6, ENV 50204, DIN 40839-1, ISO 7637-2, -3 Approbation: CE
