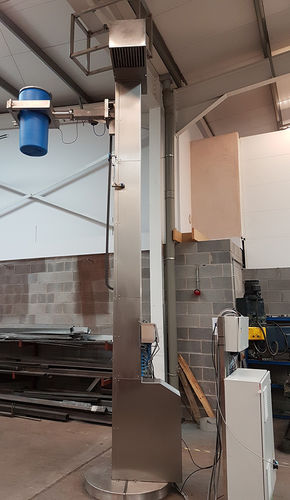

Säulen-Fassheber SPL/250/4640/90º/B/G

Edelstahl

Dieser ATEX-Fasslifter ist so konzipiert, dass er ein 200 kg schweres Fass auf eine Höhe von ca. 4640 mm heben kann. Der ATEX-Fasslifter wurde aus Edelstahl der Güteklasse 304 mit einer gebürsteten Oberfläche aus DP240 Grit hergestellt. Der Aufzug wurde mit dem Boden verschraubt und oberhalb des ATEX-Fasslifts an einer stabilen Struktur, wie z. B. einem Zwischengeschoss, verankert. Das Fass wurde in den Aufzugswagen geladen und im Erdgeschoss ordnungsgemäß festgeklemmt. Nach der Befestigung wurde das Fass mit Hilfe einer Kugelumlaufspindel und eines Getriebemotors, der am oberen Ende des Aufzugs montiert war, angehoben und abgesenkt. Der elektrische Getriebemotor war mit einer schnell wirkenden Bremse ausgestattet, die separat erregt und zum Lösen angetrieben wird. Bei der Kugelumlaufspindel handelte es sich um eine gerollte Kugelumlaufspindel mit einem Durchmesser von 50 mm und einer Steigung von 20 mm und einer entsprechenden Hubmutter. Ein zweiter Getriebemotor drehte den ATEX-Fasslifter in der oberen Position um 90 Grad im Uhrzeigersinn, damit der Bediener auf der oberen Ebene das Fass ausrichten und mit dem Aufnahmebehälter verbinden konnte. Das Fass hatte einen Durchmesser von 457 mm und eine Höhe von 262 mm und war aus Edelstahl 316 gefertigt, wobei der Inhalt unter Atmosphärendruck stand.
