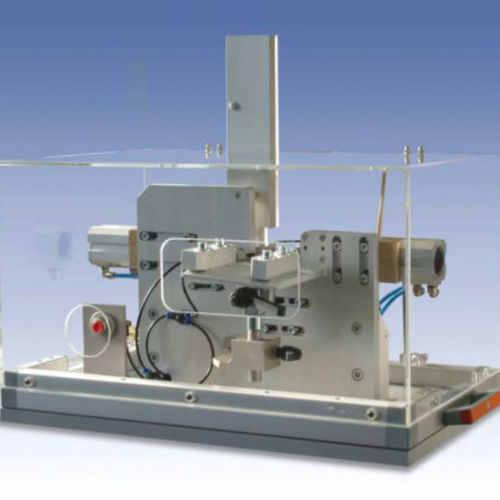

Einpressmaschine für Stifte PIN-MA

pneumatischhalbautomatischfür Aluminiumrolläden

Äußerst präzise, schnelle und zuverlässige Einheit für die Bolzenverriegelung sowohl von PVC- als auch von Aluminium-Rollladenprofilen. Vorteile - Kompakte und solide Einheit - Leicht zu bedienen - Sicherheit des Bedieners - Schutz von Maschine und Verriegelungssatz Diese pneumatische Maschine kann für die sichere Verriegelung von geschlitzten und ungeschlitzten Rollladenprofilen eingesetzt werden, wodurch ein Auseinanderfallen der Profile während des Transports verhindert wird. Der Bediener muss lediglich das Profil in die spezielle Führung einführen und darauf achten, dass das Profilende die mechanische Vorrichtung berührt. Durch das Eindrücken des Profils führt die Einheit die folgenden drei Vorgänge gleichzeitig aus: - die Kerbe an der Rückseite des Profils - das Einsetzen eines Stiftes aus rostfreiem Stahl von angemessener Größe (Länge und Durchmesser) in den Profilhaken - einen kleinen Fasenschnitt an der Rückseite des Profils, an seinem Ende, um das Einfügen in das nächste Profil zu erleichtern Spitz zulaufende Stifte erleichtern ihr Eindringen in das Profil und sorgen so im Laufe der Zeit für einen besseren Halt. Sie sind in Blister verpackt und werden in die spezielle vertikale Zuführeinheit geladen, die jedem Profil automatisch einen Stift zuführt. Sobald der Verriegelungsvorgang abgeschlossen ist, entnimmt der Bediener das Profil aus der Führung und schiebt es manuell in das zuvor verriegelte Profil. Diesen Vorgang wiederholt er so lange, bis er einen Rollladen in der gewünschten Länge montiert hat. Die manuelle Stiftverriegelungseinheit ist auf einer Aluminiumgrundplatte montiert und mit einer Schutzvorrichtung aus transparentem Plexiglas ausgestattet, die auch die mechanischen Komponenten schützt. Die Maschinenkonstruktion entspricht den aktuellen EG-Normen.
