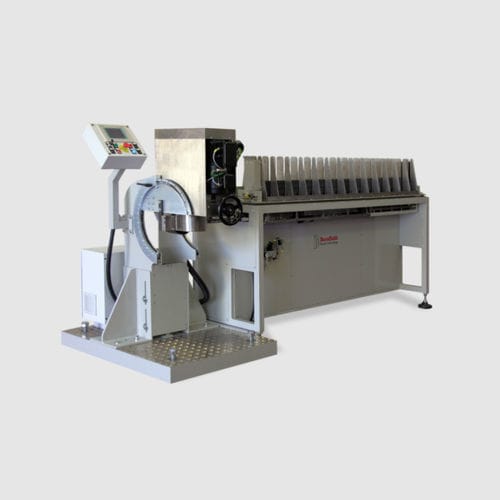

Rotationsstanzmaschine PR/1T

automatischelektrischfür Kunststoffprofile

Die Rotationsstanzmaschine von Baruffaldi ist eine eigenständige Einheit, die an die Anforderungen des Kunden angepasst werden kann. Sie kann direkt nach dem Abzug in der Extrusionslinie positioniert werden oder in Verbindung mit dem speziellen automatischen Zuführtisch außerhalb der Linie eingesetzt werden. Die Struktur besteht aus einem robusten, elektrogeschweißten Stahlrahmen, der in der Höhe verstellbar ist, und einem Stanzkopf, der sich von 0 bis 90° drehen kann. Der Stanzwerkzeugsatz besteht aus einer Oberwalze mit Stempeln und einer Unterwalze mit Löchern (Matrize), die sich synchron drehen, da sie von einem einzigen bürstenlosen Motor angetrieben werden. Es ist möglich, die Stanzgeschwindigkeit mit hoher Genauigkeit zu variieren. Die Stanzwerkzeugsätze bestehen aus speziell gehärtetem und vergütetem Stahl und sind für ein schnelles und einfaches Umrüsten konzipiert. Jeder Stanzwerkzeugsatz wird entsprechend dem spezifischen Profilstanzmuster ausgelegt. Die PR/1T ist eine rotierende Einkopf-Stanzmaschine. Sie ist schnell und vielseitig: Sie kann eine Vielzahl von technischen Profilen stanzen, die mit einer Geschwindigkeit von bis zu 30 m/min extrudiert werden. Sie verfügt über eine Reihe von schnell austauschbaren Rotationsstanzwerkzeugen und kann sowohl inline als auch offline eingesetzt werden. PR/2T Die rotierende Stanzeinheit kann auch mit zwei Köpfen für Winkelprofile geliefert werden. (PR/2T). Die beiden Rotationsstanzeinheiten können durch ein manuelles Verstellsystem aneinander angenähert werden und die Köpfe können so eingestellt werden, dass die Stanzen immer im 90° Winkel zur zu stanzenden Oberfläche stehen. Zur Führung des Profils während des Stanzvorgangs ist die Maschine mit speziellen Führungen ausgestattet. Außerdem verfügt sie über einen Abfallbehälter zum Auffangen der Ausstanzungen. Die elektrische Anlage der Maschine befindet sich in einem Schaltschrank an der Rückseite des Geräts.
