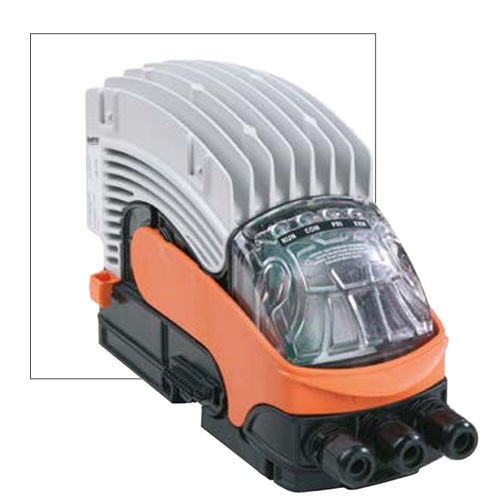

Fern-Kontrolleinheit ANTARES

für DIN-Schiene

Die Rail Control Unit (RCU) ANTARES ist die zentrale Einheit des ANTARES Systems. Sie besteht aus dem Kopf-Modul und dem Anschluss-Modul. Es stehen verschiedene Feldbus- und Ethernet-basierende Kopf-Module zur Verfügung. Zur Anbindung werden keine Trennüberträger benötigt. Durch das Zusammenschalten zweier PROFIBUS-DP RCUs wird eine echte Redundanz erreicht. Das Kopf-Modul, bestehend aus der CPU dem Kommunikationinterface und einem integrierten Leistungsnetzteil, ist in der Zündschutzart Ex d ausgeführt und wird in das zugehörige Anschluss-Modul gesteckt. Die innovative Verriegelungstechnik sorgt für eine sichere Verbindung. Durch die Hot-Swap-Fähigkeit kann das Kopf-Modul auch in Ex-Atmosphäre unter Spannung getauscht werden. Das Anschluss-Modul besitzt einen integrierten Ex e-Anschlussraum. Auch für armierte Leitungen steht eine Variante zur Verfügung. Die Konfiguration des Systems erfolgt mittels der Software ANTARES Designer über die USBSchnittstelle. Installationshinweise, siehe Systembeschreibung. Vorteile Kein Trennüberträger notwendig Bis zu 32 Remote I/O Module anschließbar PROFIBUS-DP, PROFINET, Modbus TCP und Ethernet/IP Integriertes Leistungsnetzteil Integrierten Ethernet-Switch Installation in ATEX Zone 1/2 oder Zone 21/22 Hot-Swap (Kopf-Modul unter Spannung austauschbar) Optional SD-Karte zur Datensicherung Redundanz bei PROFIBUS-DP Kennzeichnung Ex II 2G Ex db eb [ib Gb] IIC T4 Gb Ex db eb [ib Gb] IIC T4 Gb Umgebungstemperatur -20 °C bis +60 °C
