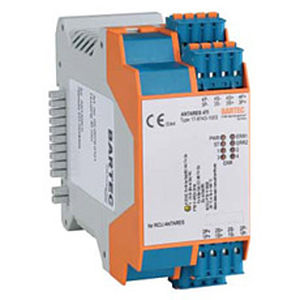

Digitales EA Modul ANTARES 4TI

4 ERemoteSicherheit

Das ANTARES Remote I/O-Modul 4TI wird über die Rail Control Unit (RCU) ANTARES betrieben und versorgt. Dieses Modul ist geeignet zur direkten Ankopplung von 4 Pt100, Pt1000, Widerständen oder Potentiometer. Durch die Hot-Swap-Fähigkeit kann die Elektronikeinheit auch in Ex-Atmosphäre unter Spannung ausgetauscht werden. Die interne sowie galvanisch getrennte Busverbindung wird durch einfaches Zusammenstecken der Module an die RCU erreicht. Eine BusRail wird nicht benötigt. Die Überwachung von Leitungsbruch/-schluss ist für jeden Kanal programmierbar. Über LEDs werden die Bus-Statusmeldungen sowie Einzelmeldungen pro Kanal angezeigt. Eine Diagnose ist somit auch am Modul möglich. Mit der Software ANTARES Designer wird der Sensortyp parametriert. Installationshinweise, siehe Systembeschreibung. Vorteile 4 Kanäle Temperatur in Pt100, Pt1000 oder Widerstand bis 10 kOhm 2-, 3-, 4-Leitertechnik integrierte Busrail Installation in ATEX Zone 1/2 oder Zone 21/22 Hot-Swap Galvanische Trennung zwischen den Eingängen und dem System Überwachung Leitungsbruch/-schluss steckbare und kodierbare Federkraft-Klemmen Kennzeichnung Ex II 2(1) G Ex ib [ia Ga] IIC T4 Gb Ex II 2(1) GD Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb Ex II (1) D [Ex ia Da] IIIC Ex II (1) GD [Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC Ex ib [ia Ga] IIC T4 Gb Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb [Ex ia Da] IIIC [Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC Umgebungstemperatur -20 °C bis +60 °C
