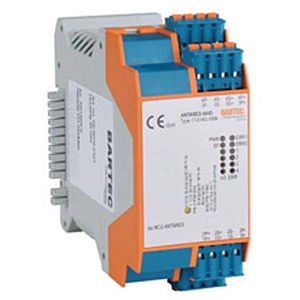

Digitales EA Modul ANTARES 4AIO

analog4 ERemote

Das ANTARES Remote I/O-Modul 4AIO wird über die Rail Control Unit (RCU) ANTARES betrieben und versorgt. Dieses Modul ist geeignet zur direkten Ankopplung von 4 eigensicheren 2-, 3-, 4-Leiter-Transmittern bzw. Ausgabe von 0 bis 20 mA oder 4 bis 20 mA-Signalen. Durch die Hot-Swap-Fähigkeit kann die Elektronik-einheit auch in Ex-Atmosphäre unter Spannung ausgetauscht werden. Die interne sowie galvanisch getrennte Busverbindung wird durch einfaches Zusammenstecken der Module an die RCU erreicht. Eine BusRail wird nicht benötigt. Die Überwachung von Leitungsbruch/-schluss ist für jeden Kanal programmierbar. Über LEDs werden die Bus-Statusmeldungen sowie Einzelmeldungen pro Kanal angezeigt. Eine Diagnose ist somit auch am Modul möglich. Mit der Software ANTARES Designer kann für jeden Kanal der Signalbereich, Kanaltyp (In oder Out) und ein 4-stufiger Eingangsfilter parametriert werden. Installationshinweise, siehe Systembeschreibung. Vorteile 4 Kanäle Analog in/out Ex ia IIC 4 Kanäle frei parametrierbar als In oder Out Eingänge aktiv oder passiv 2-, 3-, 4-Leitertechnik integrierte Busrail Installation in ATEX Zone 1/2 oder Zone 21/22 Hot-Swap Galvanische Trennung zwischen den Ein-/Ausgängen und dem System Überwachung Leitungsbruch/-schluss steckbare und kodierbare Federkraft-Klemmen Kennzeichnung Ex II 2(1) G Ex ib [ia Ga] IIC T4 Gb Ex II 2(1) GD Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb Ex II (1) D [Ex ia Da] IIIC Ex II (1) GD [Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC Ex ib [ia Ga] IIC T4 Gb Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb [Ex ia Da] IIIC [Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC Umgebungstemperatur -20 °C bis +60 °C
