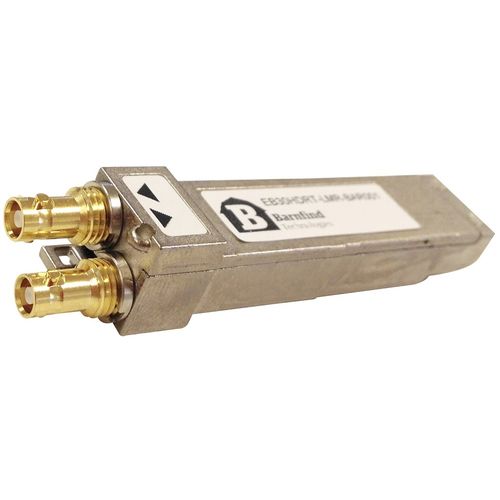

Transceiver-Modul / SFP EB30CSRT-AM

Ethernet2 Kanäleanalog

Das EB30CSRT-AM ist ein elektrisches emSFP Encoder/Decoder (Transceiver)-Modul zur Kodierung/Dekodierung von Video-Composite-Signalen über 75Ω-Koaxialkabel mit DIN 1.0/2.3-Anschlüssen. Auf dem Empfangskanal dekodiert das Modul den NTSCPAL-Composite-Eingang und konvertiert ihn in ein SD-SDI-Signal. Auf dem Sendekanal kodiert das Modul das SD-SDI-Signal in NTSCPAL-Composite. Das EB30CSRT-AM bietet über eine serielle Zweidrahtschnittstelle Informationen zur Modulidentifikation und Diagnoseüberwachung. Es ist auch eine Hot-Plug-fähige Lösung für die Systemaufrüstung und -wartung im Feld. Das EB30CSRT-AM ist mit jedem anderen optischen Video-SFP- oder koaxialen emSFP-Modul mit MSA-Pinout austauschbar, was eine hohe Produktflexibilität ermöglicht. Der emSFP-Formfaktor ermöglicht eine schnelle Markteinführung und reduziert Entwicklungsaufwand und -kosten. Das EB30CSRT-AM ist Pb-frei und RoHS-konform. SMPTE 259M-C-konform DIN 1.0/2.3 75Ω-Anschlüsse Unterstützte Composite-Standards: NTSC M, NTSC J, NTSC 4.43 PAL B/G/H/I/D, PAL M, PAL N, PAL 60 Rx-Kanal: 10-Bit Composite zu SD-SDI Video Decoder 4-fache Überabtastung (54MHz) Erzeugung von Testbildern Tx-Kanal: 10-Bit SD-SDI zu Composite Video Encoder Bis zu 16-fache Überabtastung (216MHz) Mehrere Chroma- und Luma-Filter Generierung von Testbildern InputOutput Testbildgenerator Hot-plug-fähig Steuerung über serielle Schnittstelle einschließlich: Spannungs- und Temperaturüberwachung Modul-Informationen Analoge Status- und Steuerregister Leistungsaufnahme - typisch 1100 mW Einfache Versorgung +3.3V Pb-frei und RoHS-konform
