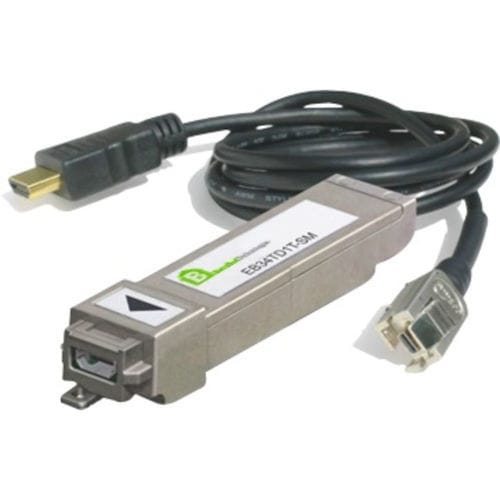

Video-Transmitter / HDMI EB34TD1T-SM

8 Kanäle

Das EB34TD1T-SM ist ein elektrisches emSFP-Sendemodul zur Umwandlung von SDI in ein HDMI-Signal ohne Skalierungsartefakte. Das Video-SFP EB34TD1T-SM ist ein 3G/HD/SD SDI zu HDMI1.4 und DVI1.0 Video-SFP (emSFP) Konverter. Dieser Video-SFP wurde entwickelt, um 3G/HD/SD SDI in HDMI 1.4 Signale ohne Skalierungsartefakte zu konvertieren. Bis zu 8 Kanäle von 3G/HD/SD-SDI-Audiokanälen werden in den HDMI-Stream eingebettet. Das SFP verfügt über einen HDMI-Stecker vom Typ D mit einem Halteclip, der mit den Kabeln EB00CC04-02C (DVI) und EB00CC04-02C (HDMI) verriegelt werden kann. SMPTE 424M, SMPTE 292M, und SMPTE 259M, SMPTE 425A (Mapping 1), SMPTE 425B (372M Mapping) SDI Reclocked Loopback zum Host-Anschluss Unterstützte Formate: 525/625, 720p/1080i (50/ 59,94/60 Hz), 1080p (23,98/24/25/29,97/30/50/ 59,94/60 Hz) HDMI-Ausgang: 24bit (3x8bit), BW=150MHz RGB 4:4:4, YCbCr 4:2:2, YCbCr 4:4:4 DVI 1.0-Modus RGB-Bereich (Voll/SMPTE) Bis zu 8-Kanal-Audioeinbettung (PCM) HDMI 1.4 Typ D Anschluss HDMI Typ D Stecker mit Verriegelungsmechanismus verfügbar (EB00CA04 Cable Assembly Serie) Hot-plug-fähig Steuerung über serielle Schnittstelle einschließlich: EDID-Lesen Konfiguration der HDMI-Schnittstelle Audio-Zuordnung Spannungs- und Temperaturüberwachung Modul-Informationen Geringe Leistungsaufnahme - typisch 1032mW Einfache Versorgung +3.3V Pb-frei und RoHS-konform Betriebstemperaturbereich: -20°C bis 80°C 64.1mm x 13,4mm x 8,6mm SFP-Gehäuse Unterstützt Ganged Cages & Stacked Cages Montage
