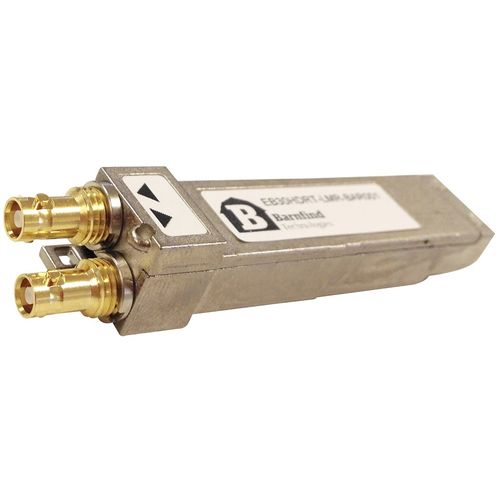

Transceiver-Modul / SFP EB30HDRT-MM

Das EB30CSRT-MM ist ein elektrisches emSFP-Transceivermodul, das für die Übertragung und den Empfang von SDI-Signalen bis zu 2,97 Gbps über 75-Ω-Koaxialkabel mit 75-Ω-DIN-1.0/2.3-Steckern ausgelegt ist. Der Kabeltreiber bietet zwei wählbare Anstiegsgeschwindigkeiten, um die Konformität mit SMPTE 424M/SMPTE 292M und SMPTE 259M zu erreichen. Der Equalizer verfügt über eine DC-Restauration, um den DC-Gehalt von pathologischen SMPTE-Testmustern zu kompensieren. Das EB30CSRT-MM bietet Modulidentifikationsinformationen und Diagnoseüberwachung über eine serielle 2-Draht-Schnittstelle. Es ist außerdem eine Hot-Plug-Lösung für die Systemaufrüstung und -wartung vor Ort. Das EB30CSRT-MM ist mit anderen optischen Video-SFP mit MSA-Pinout austauschbar, was die Produktflexibilität erhöht. Das Modul ist SMPTE-konform, was zu einer schnellen Markteinführung führt und den Entwicklungsaufwand und die Kosten reduziert. Das EB30CSRT-MM ist Pb-frei und RoHS-konform. SMPTE 424M-, SMPTE 292M- und SMPTE 259M-konform DIN 1.0/2.3 75Ω-Anschlüsse Rx-Entzerrer: Entzerrt Belden 1694A Kabel bis zu: 120m bei 2,97Gb/s, 140m bei 1,485Gb/s und 400m bei 270Mb/s Integrierter Tx-Kabeltreiber Unterstützt DVB-ASI bei 270Mb/s Unterstützt pathologische Videomuster für SD-SDI, HD-SDI und 3G-SDI Hot-plug-fähig Steuerung über die serielle Schnittstelle einschließlich: Ausgangsanstiegsrate (SD oder HD/3G) Eingangssignal-Erkennung (RX_LOS) Spannungs- und Temperaturüberwachung Informationen zum Modul Geringe Leistungsaufnahme - typisch 467mW Einfache Versorgung +3.3V Pb-frei und RoHS-konform Betriebstemperaturbereich: -40°C bis 80°C 58.5mm x 13,4mm x 8,6mm emSFP-Gehäuse Unterstützt Ganged Cages & Stacked Cages Montage
