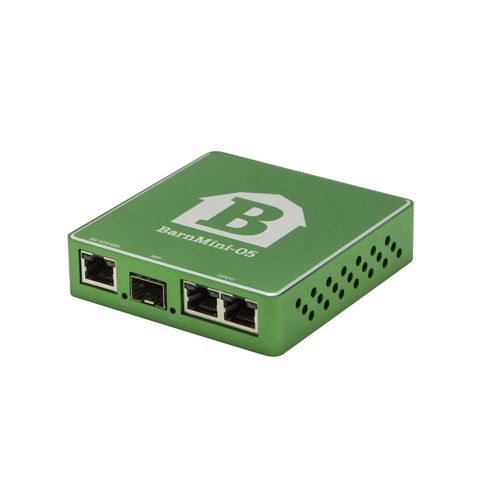

Signalwandler BarnMini-05

EthernetRS422/RS485Serie

BarnMini-05 bietet eine kompakte Möglichkeit, RS422/RS485 serielle Daten, 4 x GPI und 4 x GPO in Ethernet zu konvertieren. Das Gerät kann als intelligente Brücke zwischen vielen Geräten von Drittanbietern dienen, z. B. zur Übertragung eines RS422-Signals oder eines Tallys zwischen zwei Standorten, oder es kann einen externen optischen Umschalter wie BarnMini-06 in einer Redundanzeinrichtung steuern. Trigger sind einfach zu setzen und das Modul arbeitet gut mit allen BarnOne-Frames zusammen. BarnStudio, die Kontrollsoftware von Barnfind, kann zur Konfiguration und Überwachung des BarnMini-05 verwendet werden. Serieller Anschluss RJ45-Anschluss wählbar RS422 oder RS485 GPIO-Anschlüsse 2x RJ45-Anschluss mit 2x GPI und 2x GPO pro Anschluss 4x GPI - optogekoppelt; gemeinsame potentialfreie 5V-Referenz; zum Triggern an 0V-Referenz anschließen 4x GPO - Relais; max. 50V AC/DC; max. 100mA SFP-Anschluss 1x SFP-Anschluss (small formfactor pluggable) für Transceiver, MSA-konform Empfohlenes SFP-Modul: BTSFP-GBase-CU 100Mbit/s Ethernet (übertragen über SGMII) Stromversorgung 12-24V DC, inklusive Netzteil Physikalische Größe 92mm x 98mm x 22mm 200g
