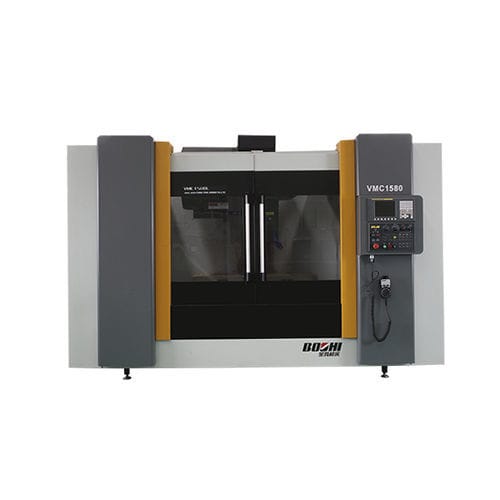

CNC-Bearbeitungszentrum / 3-Achs VMC1580
vertikalISO 5024 Werkzeuge

CNC-Bearbeitungszentrum / 3-Achs
CNC-Bearbeitungszentrum / 3-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Spindelnase
ISO 50
Anzahl Werkzeuge
24 Werkzeuge, 16 Werkzeuge, 20 Werkzeuge
Zuatzfunktion
Fräs, Gewindeschneid, Bohr
Anwendungsbereich
für Formwerkzeug
Weitere Eigenschaften
Hochgeschwindigkeit, hohe Festigkeit
X-Hub

1.500 mm
(59,06 in)

Y-Hub

800 mm
(31,5 in)

Z-Hub

700 mm
(27,56 in)

Rotationsgeschwindigkeit

7.000 rpm
(43.982 rad.min-1)

Leistung

15 kW, 18,5 kW
(20,39 hp, 25,15 hp)

Vorrückgeschwindigkeit X-Achse

16 m/min

Vorrückgeschwindigkeit Y-Achse

16 m/min

Vorrückgeschwindigkeit Z-Achse

12 m/min

Maximale Tischlast

1.500 kg
(3.307 lb)

Werkzeuggewicht (max.)

15 kg
(33,1 lb)

Positioniergenauigkeit

0,005 mm
(0,0002 in)

Wiederholbarkeit

0,01 mm
(0,00039 in)

Gesamtgewicht

12.500 kg, 13.000 kg
(27.557,78 lb, 28.660,09 lb)

Gesamtlänge

4.300 mm
(169,3 in)

Gesamtbreite

3.750 mm
(147,6 in)

Gesamthöhe

3.100 mm
(122 in)

Beschreibung

Rechteckige gehärtete Gleitführungen für 3 Achsen. Merkmale: hohe Steifigkeit, hohe Genauigkeit, hohe Geschwindigkeit, hohe Effizienz, hohe Zuverlässigkeit und großes Drehmoment. Sie haben einen großen Arbeitsbereich. Diese Maschinen werden in der Automobil-, Motorrad-, Fertigungs-, Nähmaschinen-, Motoren- und Instrumentenindustrie zum Fräsen, Bohren, Senken, Aufbohren, Gewindeschneiden und Senken von Ventil-, Nocken-, Matrizen-/Formen- und Platten-/Scheibenwerkstücken eingesetzt. Sie sind besonders geeignet für alle Arten von komplexen 2D/3D konvexen/konkaven Formen und komplexen ID/OD-Oberflächen. Sie können für die Produktion mittlerer/kleiner Serien in mehreren Arbeitsgängen eingesetzt oder in eine automatische Fertigungsstraße für die Produktion großer Serien eingebunden werden. Durch den Einsatz dieser Maschinen können Fertigungsmittel eingespart, der Produktionszyklus verkürzt, die Bearbeitungsgenauigkeit gewährleistet und die Produktivität gesteigert werden.

---

Dies ist eine automatische Übersetzung.  (Originaltext auf Englisch anzeigen)
