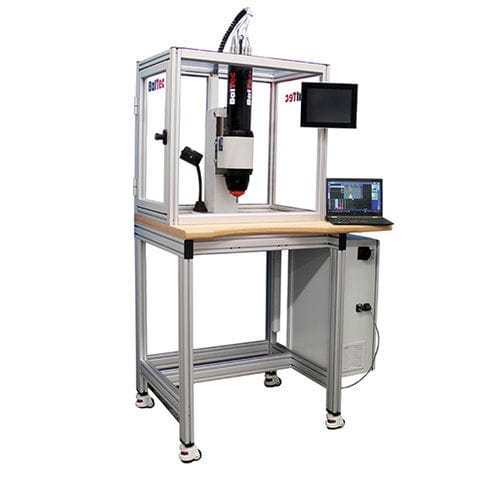

Modell ER15M
▪ Maschine mit Radialeinheit mit Radialkopf: Nettogewicht 250 kg - Breite 1200 mm – Tiefe: 800 mm, Höhe: 2100 mm
▪ Steuerkasten seitlich unter Tisch montiert
▪ Umhausung mit Sicherheitshubtüre vorne inkl. Sicherheitsverschluss
▪ Manuelle Steuerbox seitlich am Rahmen befestigt
▪ HMI-Monitor (PC) mit HPPi-Software installiert
▪ Ständer Type 231 mit manueller Höhenverstellung
▪ Maschinentisch aus Guss - Type 231
▪ Untergestell aus Aluminiumprofil mit blockierbaren Fahrrollen
▪ EK0-360, verstellbare Arbeitsleuchte, LED
▪ Prozessmodul: Radial formen
▪ Stromversorgung: 3x380 bis 480 VAC (45-65 Hz) abgesichert durch 16 A
▪ Einheit ohne Radialkopf: Nettogewicht 28 kg – Dimensionen Länge min. 874 mm - Durchmesser 120 mm
▪ Steuerkasten: Nettogewicht 56 kg – Dimensionen 800 x 762 x 311 mm
Standardausführung
▪ Basiseinheit mit allen Sensoren und Prozessmodul
▪ Kabelsatz zwischen Basiseinheit und manuelle Steuerbox
▪ Automatische Spindelschmierung
▪ Zwei Befestigungsringe
▪ Steuerkasten komplett
▪ HPPi PC-Software auf der Basis von Windows 10
▪ UDP-Kommunikationsbaustein auf Anfrage inbegriffen
▪ Sicherheitsstandard PLe/SIL 3
▪ EG-Konformitätserklärung für Maschinen 2006/42/EG
▪ Montageanleitung und Hersteller Test Zertifikat bei Erstauslieferung in Papier – in Deutsch
▪ Bedienungsanleitungen und Software in elektronischer Form auf USB in Deutsch oder Englisch
Technische Änderungen vorbehalten.
