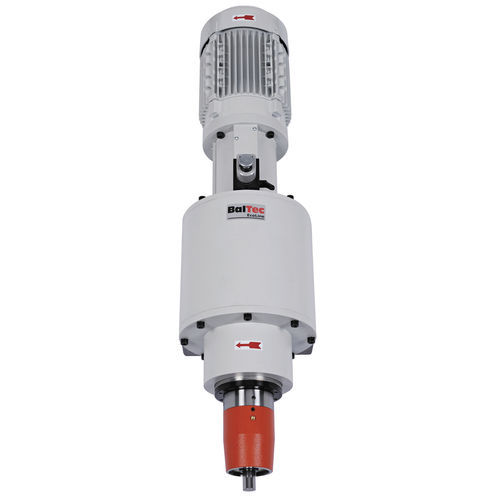

Orbital-Nieteinheit ENE series

pneumatisch

Modell ENE-20-HPP Verfahren Taumel Kraftaufbau Pneumatisch Nietkraft5.00 kN - 20.00 kN Schaft/Werkstück Ø 13.00 mm Prozesskontrolle Ja Hub 5.00 mm - 40.00 mm Standardausführung ▪ Nominalkraft 20 kN @ 6 bar (max. Betriebsdruck) ▪ Nietschaft bis Ø 13 mm (Stahl 370 N/mm2) ▪ Arbeitshub 5 - 40 mm mit 0.01mm Mikrometer-Teilung und Hubanschlag ▪ Gewicht der Maschine: ca. 122 kg ▪ Elektro-pneumatischer Antrieb - Speisespannung @x@V, @Hz ▪ Spindel mit Dauerfettschmierung ▪ Taumelkopf 5° für Formwerkzeuglänge Ls=84mm, freie Höhe 28 mm oder ▪ Taumelkopf 3° für Formwerkzeuglänge Ls=116mm, freie Höhe 60 mm (bei der Bestellung angeben) ▪ Farbe lichtgrau RAL 7035 Inklusive ▪ HPP-010-281, Process Control HPP-25, Anschlüsse X1, X2, X3, X20, X21 ▪ Inkl. SEI-100-281, Weg Sensorik, Typ HPP-25 ▪ Inkl. SEI-200-281, Druck Sensorik, Typ HPP-25 ▪ HPP-X4-02, Anschluss X4, für Sofort-Stopp, ohne Zweihandrelais ▪ HPP-X6-01, Anschluss X6, externe Sicherheit / Reset ▪ HPP-X9-01, Anschluss X9, SPS Interface mit Kabel 5m ▪ HPP-045-03, Sensorkabelverlängerung 3 m, Totallänge 4 m ▪ FN-042, Sensor obere Nietspindel Endlage (OT) ▪ PNP-HPP-281, Druckluftwartungseinheit und pneumatisches Steuerpaket für HPP ▪ Normalzubehör und Bedienungsanleitung in Landessprache Komplementäre Optionen ▪ HPP-X5-01, Anschluss X5 PVM Module in HPP (für Ansteuerung von PNP-PRV-020) ▪ PNP-PRV-020, Proportional-Druckregler integriert & betriebsbereit (benötigt HPP-X5-01) ▪ HPP-DLL-S7L-x, HPP-25 – Siemens S7 Kommunikationsbaustein (S7LINK). Freischaltcode ist pro HPP Control zu bestellen ▪ HPP-DLL-PCT, PC-Analyse Software HPP-PCTool, inkl. UDP Protokoll (auf USB Stick) Technische Änderungen vorbehalten.
