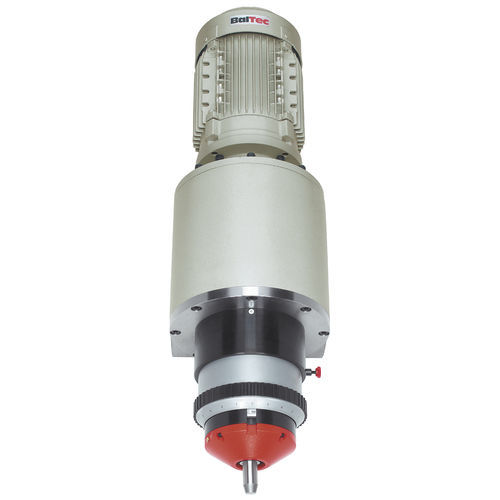

Radial-Nieteinheit RNE series

pneumatisch

Modell RNE231R-HPP Verfahren Radial Kraftaufbau Pneumatisch Nietkraft 2.07 kN - 6.20 kN Schaft/Werkstück Ø 6.00 mm Prozesskontrolle Ja Hub 5.00 mm - 40.00 mm Aussenmasse Breite 154.00 mm Aussenmasse Tiefe 187.00 mm Aussenmasse Höhe 594.00 mm Standardausführung REDUZIERTE KRAFT ▪ Nominalkraft 6.2 kN @ 6 bar (max. Betriebsdruck) ▪ Nietschaft bis Ø 6 mm (Stahl 370 N/mm2) ▪ Arbeitshub 5 - 40 mm mit 0.01 mm Mikrometer-Teilung und Hubanschlag ▪ Gewicht der Maschine: ca. 50 kg ▪ Elektro-pneumatischer Antrieb - Speisespannung @x@V, @Hz ▪ Spindel mit Dauerfettschmierung ▪ Nietpilz & Druckschale Rp=@ mm für Nietstempellänge Ls=@ mm ▪ Farbe lichtgrau RAL 7035 Inklusive ▪ HPP-010-181, Process Control HPP-25 für 231R, Anschlüsse X1, X2, X3, X20, X21; Die Abmessungen der Prozesssteuerung HPP-25 sind zusätzlich: (B x H X T in mm) 232 x 243 x 581 ▪ Inkl. SEI-100-231, Weg Sensorik, Typ HPP-25 ▪ Inkl. SEI-200-231, Druck Sensorik, Typ HPP-25 ▪ HPP-X4-02, Anschluss X4, für Sofort-Stopp, ohne Zweihandrelais ▪ HPP-X6-01, Anschluss X6, externe Sicherheit / Reset ▪ HPP-X9-01, Anschluss X9, SPS Interface mit Kabel 5m ▪ HPP-045-03, Sensorkabelverlängerung 3 m, Totallänge 4 m ▪ SEI-OTH-231, Sensor obere Nietspindel Endlage (OT) ▪ PNP-HPP-231R, Druckluftwartungseinheit und pneumatisches Steuerpaket für HPP ▪ NZ-039, Automatische Fettschmierung mit Füllstandsüberwachung ▪ Normalzubehör und Bedienungsanleitung in Landessprache Komplementäre Optionen ▪ HPP-X5-01, Anschluss X5 PVM Module in HPP (für Ansteuerung von PNP-PRV-020) ▪ PNP-PRV-020, Proportional-Druckregler integriert & betriebsbereit (benötigt HPP-X5-01) ▪ NHE-MYC-U-01, Niethubendschaltgerät NHE-U ▪ NHE-MST-xxx, Tastarm und Tastbüchse (@)
