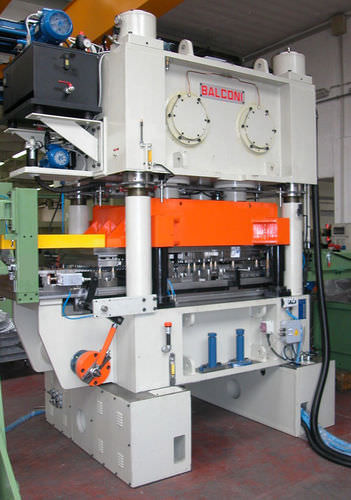

Schnellstanz-Presse

KolbenExzenterfür Aluminium

Die Herstellung von Aluminium- oder Kupferlamellen für Heizkörper erfordert extrem genaue und zuverlässige Maschinen, die in der Lage sind, mit sehr dünnem Material (Aluminium oder Kupfer ≤ 0,2 mm) bei hoher Geschwindigkeit zu arbeiten, um die für diese spezielle Art von Produkt erforderliche konstante Präzision zu gewährleisten. Die extreme Genauigkeit der Lamellen ist eine wesentliche Voraussetzung dafür, dass in der folgenden Produktionsphase von Wärmetauschern Lamellenstapel gebildet werden können, die sich leicht stapeln lassen, um die Kupferrohre einfach und schnell einzuführen. Um dieses Ziel zu erreichen, hat Balconi einige spezielle Maschinen entwickelt, die mit hoher Geschwindigkeit arbeiten können und speziell für Lamellen ausgelegt sind. Die Balconi-Rippenpressen verfügen über 4 Pleuelstangen, 4 Säulen und 4 Stößel für die Präzisionsführung des Stößels und zwei Exzenterwellen, die dynamisch ausgewuchtet sind. Die Bewegung wird über 4 Stößel auf den Stößel übertragen, die so konstruiert sind, dass sie die von den Pleuelstangen erzeugten Seitenkräfte eliminieren. Der Stößel wird außerdem von 4 Präzisionssäulen mit Druckstrahlschmierung geführt. Dieses doppelte System mit 8 Führungspunkten gewährleistet eine bessere und konstante Präzision der Lamellen, eine höhere Anzahl von Lamellen, die vor dem Nachschleifen der Werkzeuge hergestellt werden, und somit eine Reduzierung der Produktionskosten. Die Presse ist mit einem Schnellhubsystem von 25 mm bis 100 mm ausgestattet, um den Stößel anzuheben, ohne die Stößelhöhe verstellen zu müssen, was einen leichteren Zugang zum Werkzeugbereich ermöglicht und somit Zeit beim Einrichten spart Balconi Lamellenpressen sind im Bereich von 600 kN und 1.000 kN Kraft erhältlich.
