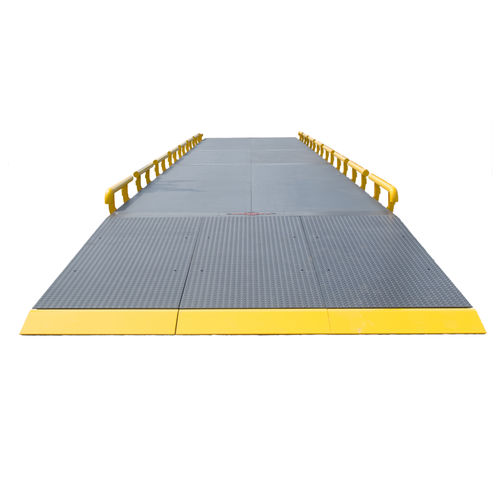

Beton-Brückenwaage PCM M1500 series

modularMetall

Die Wägebrücke für die oberirdische oder eingebaute Installation besteht aus gemischten Modulen (mit Stahlbeton), die mit einer Breite von 1,5 Metern standardisiert sind und es ermöglichen, Plattformen von bis zu 18 Metern Länge und 3 Metern Breite zu konfigurieren. Die Betonierung erfolgt mit Beton C30 / 37, der vorher mit Elementen verdunkelt wird, die auch die Aushärtung des Betons fördern. Das Bauwerk wurde am Computer mit einem Finite-Elemente-Berechnungsprogramm entworfen. mit einer Brückenhöhe von 245 mm und einer Gehweghöhe von 300 mm bildet es eine kompakte Einheit von hoher Festigkeit und Robustheit. Die Konstruktion ermöglicht eine einfache und kostengünstige Installation auf dem Boden, mit Zugangsrampen oder eingebettet in eine Grube von nur 300 mm Tiefe. Reduzierte Montagezeit dank der einfachen Montage der Module und der minimalen Anzahl der erforderlichen Schrauben. Alle Montagearbeiten werden an der Oberseite der Plattform durchgeführt. Die Platzierung der Wägezellen und des Angriffssystems erfolgt ohne Befestigungsschrauben. Die oberen und mittleren Querträger tragen die werkseitig montierten Wägezellen. Die Verdrahtung erfolgt am Aufstellungsort der Geräte. Die Querträger des PCM M1500 haben obere Abdeckungen für den Zugang zu den Wägezellen und zur Erleichterung der Reinigung und Wartung der Waage. Je nach Länge der Brücke können die Wägebrücken des PCM M1500 mit 4, 6, 8, 10 oder 12 Wägezellen MC-CT ausgestattet werden, die komplett aus Edelstahl gefertigt sind und die Schutzart IP 68 aufweisen.
