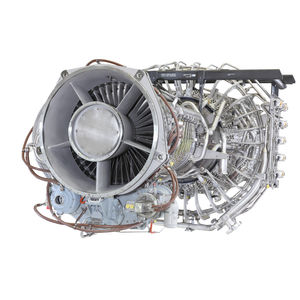

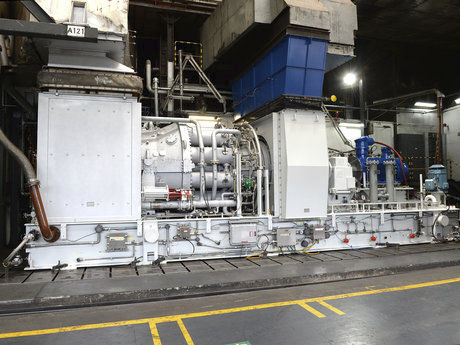

Gas-Turbine Frame 5/1PA

für StromerzeugungEinwellen

Ein-Wellen-Gasturbine auf solider Grundlage mit klassenbester Verfügbarkeit und Zuverlässigkeit Vorteile Hervorragende Verfügbarkeit und Zuverlässigkeit als Hauptantriebsaggregat; ausgelegt für eine lange Lebensdauer Erhöhte Brennstoffflexibilität ohne Beeinträchtigung der Betriebsfähigkeit oder Integrität der Brennkammer Kompakte Bauweise für einfachere Wartung; Ein-Hub-Keller für Motor und Nebenaggregate Merkmale 17-stufiger Axialkompressor wie bei den früheren N-, P- und PA-Modellen Mehrdosen-Verbrennungssystem DLN1 mit Dual-Fuel-Fähigkeit für STD/LHE Ein-Wellen-Turbinen-Antriebsarchitektur am heißen Ende; zweistufige Turbine mit ungekühlten Schaufeln Anwendungen Raffinerie, Petrochemie und Düngemittel Industrie und Kraft-Wärme-Kopplung Unter ISO-Bedingungen mit Erdgas als Brennstoff, Umgebungstemperatur 15 °C, keine Abgasverluste am Einlass, Meereshöhe, 60 % relative Luftfeuchtigkeit. Unter der Annahme eines durchschnittlichen Wirkungsgrads von Getriebe und Generator. Die Abmessungen des Pakets umfassen die angetriebene Ausrüstung. Brennstoff-Flexibilität Eine Einkammer-Testkampagne im Maßstab 1:1 wurde mit der DLN1-Hardware durchgeführt, um die Fähigkeit der Brennkammer zu bewerten, mit steigenden C2+-Gehalten im Brenngas zu arbeiten. Die derzeit in den DLN1-Einheiten des Rahmens 5/1PA installierte Standardhardware eignet sich für die Verbrennung von Brenngasen mit einem C2+-Gehalt von bis zu 40 % (C2- bis C4-Alkane), ohne dass die Betriebsfähigkeit oder Integrität der Brennkammer beeinträchtigt wird. Brennstoffzusammensetzung Der Frame 5/1PA DLN1 kann schwere Kohlenwasserstoffe (max. 25 % Ethangehalt oder max. 20 % Propan), Inertstoffe (max. 25 % CO2 oder max. 25 % N2), Wasserstoff bis zu 20 % und Flüssigbrennstoff (Destillat #2 mit 42 ppm feucht) verbrennen. Leistungsverbesserung Ein erweiterter Wartungsplan (35.000/70.000 Stunden) kann als Option für die Standard/LHE-Konfiguration angeboten werden.
