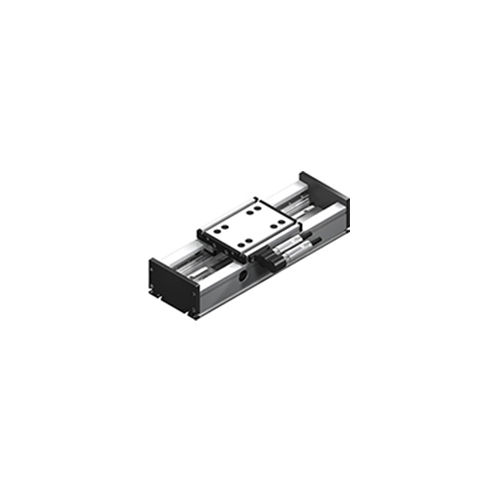

Lineareinheit mit Linearmotor DSM

kompaktPräzision

Der Führungskörper besteht aus einem Al-Rechteckprofi l, in dem zwei Schienenführungen mit je nach Länge vier oder acht Laufwagen integriert sind. Die Linearmotorachse DSM basiert auf dem Prinzip eines linearen synchronen Drehstrommotors. Das Sekundärteil wird mit Permanentmagneten bestückt und dient als Stator. Das Primärteil als Läufer hat eine Drehstromwicklung. Die magnetische Anziehung führt auch im stromlosen Zustand des Motors zu einer Kraftwirkung zwischen Primär- und Sekundärteil, die als mechanische Vorspannung für die Lagerung genutzt werden kann. Mehrere Führungsschlitten (Primärteile) sind auf einem Führungsprofi l unabhängig voneinander verfahrbar.
