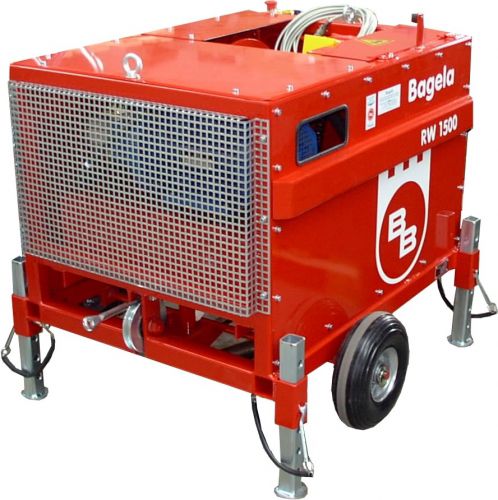

Hydraulische Winde RW 1500

mit VerbrennungsmotorZugzur Rohrsanierung

Die RW 1500 ist die ideale Winde zum Einbringen von Inliner-Schläuchen in Abwasserkanäle. Durch ihre kompakte Bauweise passt sie in die meisten Gerätefahrzeuge und läßt sich auf Lenkrollen direkt über den Abwasserschacht fahren. Für den senkrechten Zug aus dem Schacht wird die Winde mit 4 Stellfüßen abgestützt. Das Hydraulikgetriebe wird von einem Benzinmotor angetrieben und ist über ein Handsteuergerät regelbar. Somit wird eine Seilzuggeschwindigkeit von 0 bis max. 5 m/min. erreicht. Die Seilverteilung dieser Trommelwinde erfolgt automatisch. Zum Seilausziehen läßt sich die Trommel vom Antrieb freischalten. Für den Einsatz in geschlossenen Räumen ist dieses Gerät auch mit Elektromotor-Antrieb lieferbar. Die Winde ist mit einem 8 mm Stahlseil von 200 m Länge für 15 kN Zugkraft ausgerüstet. Eine maximale Seillänge bis 250 m ist möglich. Schachtspannrolle Beim Herausziehen von Reinigungsgeräten oder Kameras ist der Platz zwischen dem Rohraustritt und der Umlenkrolle immer zu klein. Mit der Bagela-Schachtspannrolle wird der Gesamtdurchmesser des Schachtes genutzt. Die Umlenkrolle wird mit nur wenigen Handgriffen an die Schachtwand gesetzt und mit zwei Gewindespindeln vorgespannt. Durch die Schräglage der Spindeln wird die Rolle mit zunehmender Zugbelastung gegen die Schachtwand nachgespannt. Die Rollenkehlung und der Durchmesser sind so bemessen, dass sich die Umlenkrolle auch für Kamerakabel eignet. Drei Stecksplinte halten das Seil oder Kabel auf der Rolle.
