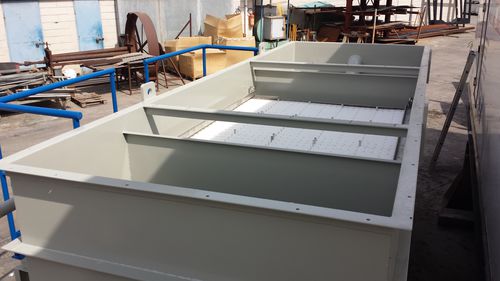

Ölabscheider

RIFFELBLECH-ABFANGTRENNUNG (KOALESZENZPLATTENABSCHEIDER) EINLEITUNG CPI-Pakete werden häufig zur Trennung von Ölen und Fetten mit geringem spezifischen Gewicht verwendet. Das Wasser fließt durch gewellte Platten (auch als "Koaleszenzplatten" definiert), die aus Polypropylen hergestellt sind. Vorgefertigte Einheiten aus Stahl können für Durchflüsse bis zu 500 m3-Stunden bereitgestellt werden. Öl- und Fettpartikel haften an den Platten und bewegen sich aufgrund der geringen Dichte nach oben. Eine Abschöpfvorrichtung sammelt das Öl/Fett von der Wasseroberfläche. Eventuell anfallender Schlamm wird in einem separaten Abschnitt zur Entnahme und Entsorgung gesammelt. Wenn das Abwasser sowohl Öle/Fette mit geringer als auch mit hoher Dichte enthält, muss dem CPS-Paket ein Luftflotationspaket (DAF) folgen. Basierend auf der deutschen Norm "DIN 1999 Teil 5" oder der neuen europäischen Norm "EN 858" können < 5 mg/l Öl im Abwasser leicht erreicht werden. Die Trennung von gelösten und stabilen emulgierten Ölen oder Kohlenwasserstoffen ist mit CPI nicht möglich. ARBEITSMECHANISMUS DER KOALESZENZPLATTEN Der hohe Wirkungsgrad des Systems basiert auf einer 6 mm oder 12 mm kurzen Aufstiegsstrecke der Öltröpfchen, die dem exakten Abstand zwischen den Platten entspricht. So hat z.B. ein Öltröpfchen von 20 Mikron Durchmesser bei einer Dichte von 850 kg/m³ und einer Temperatur von 20 °C eine Anstiegsgeschwindigkeit von 2 mm/min. Knapp über 3 Minuten Verweilzeit innerhalb des Plattenpaketes wird der Öltröpfchen von der Unterseite der nächsten Platte aufgefangen und die Abscheidung gewährleistet. In Standard-Sedimentationsabscheidern benötigt ein 20-Mikron-Öltröpfchen mehrere Stunden Verweilzeit und aufgrund von Turbulenzen findet keine Aufwärtsbewegung der Öltröpfchen statt.
