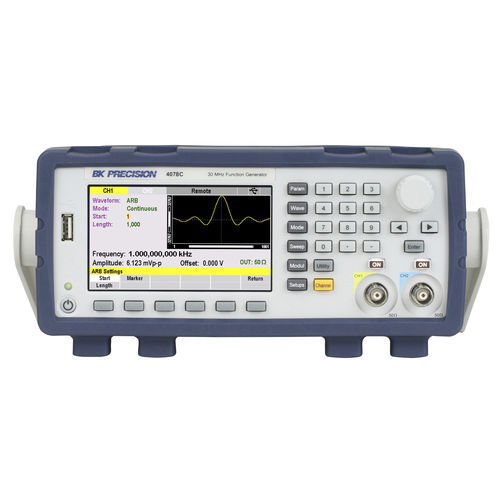

Signal-Generator 4078C

ImpulsArbiträr-Wellenform2-Kanal

Die Arbiträr-/Funktionswellenformgeneratoren der Serie 4078C sind vielseitige, leistungsstarke Zweikanal-Arbiträrwellenformgeneratoren, die aus einem 30-MHz- und einem 50-MHz-Modell bestehen. Sie bieten variable Ausgangsspannungen von 0 bis 10 Vs-s an 50 Ohm oder bis zu 20 Vs-s an einem offenen Stromkreis sowie einen DC-Offset, um das Ausgangssignal auf einen gewünschten Pegel vorzuspannen. Mit einer Abtastrate von bis zu 250 MSa/s und einer 16-Bit-Amplitudenauflösung erzeugen diese Geräte originalgetreue Wellenformen ohne Überspringen von Punkten. Mit dem integrierten Editor lassen sich auf einfache Weise Arbiträrsignale mit bis zu 4 Millionen Punkten über die Frontplatte erzeugen. Zu den weiteren Funktionen gehören AM-, FM- und FSK-Modulation, Frequenzsweep-Funktionen und die Erzeugung von Impulsen mit variabler Flanke. Abtastrate von bis zu 250 MSa/s Wellenformlänge bis zu 4 Mpts/Kanal Lineares und logarithmisches Wobbeln Zu den Modulationsverfahren gehören: AM, FM, PM, BPSK und FSK Kontinuierliche, getriggerte, Burst- und Gate-Modi Interne/externe Triggerung und programmierbare Marker Variabler DC-Offset ± 5 V Niedriger Jitter < 25 ps 4.3-Zoll-LCD und interner Speicher zum Speichern/Abrufen von Geräteeinstellungen USB (USBTMC-konform) und LAN-Schnittstellen standardmäßig Überlastungsschutz der Ausgänge cTUVus-Zertifizierungszeichen erfüllt CSA- und UL-Sicherheitsstandards
