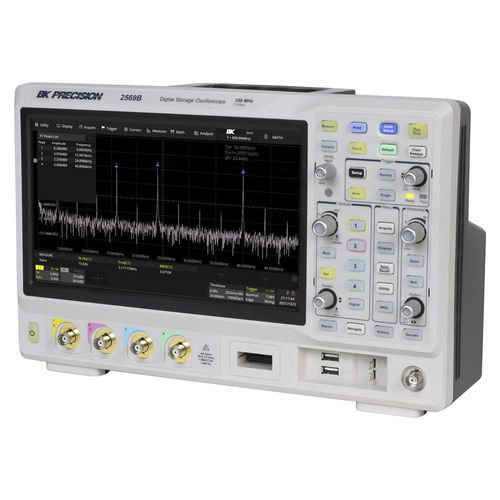

Digitales Oszilloskop 2569B

Tisch4 KanäleUSB

Die 2560B Digital Storage (DSO) und Mixed Signal Oscilloscope (MSO) Serie bietet Modelle mit 100 MHz, 200 MHz und 350 MHz Bandbreite in einer 4-Kanal-Konfiguration, mit einer Abtastrate von 2 GSa/s und einer maximalen Speichertiefe von 200 Mpts. Zusätzlich sind diese Oszilloskope mit einem großen kapazitiven 10,1-Zoll-Touch-Display ausgestattet, das eine Auflösung von 1024 x 600 Pixeln und intuitive Touchscreen-Gesten bietet. Diese Serie erweitert ihre Debugging-Fähigkeiten durch neue Software-Funktionen wie Zonentrigger, Bode-Plots und Leistungsanalyse. Der 50-MHz-Arbiträrwellenformgenerator und die serielle Dekodierung für I2C-, SPI-, UART-, CAN- und LIN-Protokolle sind bei allen Modellen Standard. DSO-Modelle können nach dem Kauf jederzeit zu einem MSO aufgerüstet werden, das 16 digitale Kanäle bietet. Zusätzliche Software-Upgrades sind für die serielle Dekodierung von FlexRay-, I2S-, CAN FD-, MIL-STD-1553B-, SENT- und Manchester-Protokollen erhältlich. Um einen Lizenzschlüssel für eine der Optionen zu erwerben, füllen Sie bitte das Lizenzanforderungsformular aus. 2 GSa/s maximale Abtastrate 200 Mpts maximale Speichertiefe Wellenform-Aktualisierungsraten von 120.000 wfms/s (normaler Modus) und 500.000 wfms/s (Sequenzmodus) 16 digitale Kanäle mit Logik-Tastkopf-Set (bei -MSO-Modellen enthalten) Serielle Busdekodierung für I2C-, SPI-, UART-, CAN- und LIN-Protokolle 50 MHz DDS-Wellenformgenerator und Bode-Diagramme Großer kapazitiver 10,1-Zoll-TFT-LCD-Touchscreen, Auflösung 1024 x 600 Leistungsanalysefunktion zur Auswertung von 11 verschiedenen Stromversorgungsparametern Segmentierte Erfassung und Historienfunktion mit einer maximalen Speicherkapazität von 90.000 Bildern Mathematikfunktion unterstützt 2 Messkurven, FFT-Betrieb und einen Formeleditor Standard-LAN, USBTMC-kompatibler USB-Geräteanschluss und zwei USB-Host-Anschlüsse
