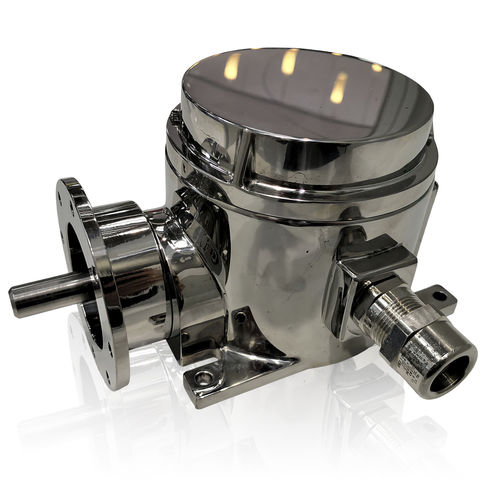

Edelstahl-Endschalter FRX Series

DrehnockeRotationZahnrad

Eine explosionsfähige Atmosphäre ist eine Mischung aus Luft und Gasen, Dämpfen, Dämpfen oder brennbaren Pulvern, wobei sich die Verbrennung nach Zündung bei Atmosphärendruck schnell ausbreitet (Explosion). Der Endschalter arbeitet als Hilfssteuerung von Elektromotoren über eine Schnittstelle, wie z. B. ein Schütz oder eine SPS. Das Gehäuse bietet Platz für 2, 3 oder 4 Schnappschalter mit 1NO / 1NC Wechslerkontakten. Alle Öffnerkontakte (NC) sind zwangsöffnende Kontakte für Sicherheitsfunktionen. Der ATEX- und IECEx-zugelassene Getriebeendschalter FRX kann mit einer maximalen Geschwindigkeit von 800 Umdrehungen pro Minute eingesetzt werden. Die Untersetzungsverhältnisse liegen im Bereich von 1:15 bis 1: 1578 (Standarduntersetzungen 1:15, 1:20, 1:25, 1:50, 1:75, 1: 100). Auf Anfrage sind auch andere Untersetzungen möglich. Für die Übertragung der Bewegung von der Eingangswelle auf die Ausgangswelle werden ein Schneckengetriebe und ein schrägverzahntes Zahnrad in Kombination mit einem oder mehreren geradeverzahnten Zahnrädern verwendet. Die Untersetzungsverhältnisse ergeben sich aus der Verwendung verschiedener Kombinationen von Zahnrädern zwischen der Eingangswelle und dem Getriebeausgang, welcher mit den Schaltkontakten und mit den Nocken verbunden ist.
