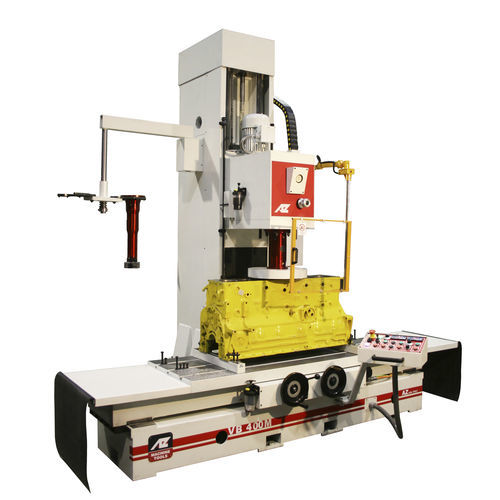

Konventionelles Bohrwerk VB400

handbedientvertikalMehrachsen

Sie verfügen über eine stufenlos einstellbare Spindeldrehung, Tischverschiebung und Bohrvorschub. Ein zusätzliches exklusives Merkmal ist die elektronische DUAL AXIS VARIABLE SPEED-Bewegung des Tisches. Dadurch kann der Bediener das Werkstück mit Joystick-Steuerungen auf dem Bedienfeld positionieren, was den Aufwand für die Zentrierung der Spindel in den Zylindern für die Einrichtung des Bohrvorgangs drastisch reduziert. Die großen VBs wurden für Heavy-Duty-Dieselwerkstätten entwickelt, die eine größere Fräs- und Bohrkapazität benötigen. Die Bohrkapazität reicht von 1,18" bis 14". Der maximale vertikale Verfahrweg des Antriebskopfes beträgt 36,3". Zur Standardausrüstung gehört ein 16"-CBN-Fräskopf. der Abstand von 22" zwischen Säule und Mittellinie an der Unterseite der Säule und der Verfahrweg des Tisches von 74,8" bieten reichlich Kapazität für 3412 und 3508 Cat-Blöcke. SPEZIFIKATIONEN Bohrabstand 30-400 [mm] Maximale Bohrhöhe 970 [mm] Max Fräsbreite 400 [mm] Max Fräslänge 1750 [mm] Max. vertikaler Verfahrweg des Kopfes 970 [mm] Abstand von Spindelmitte zu Säule 420 [mm] Tischfläche 2000x650 [mm] Max Längsverschiebung des Tisches 1950 [mm] Max. Verfahrweg des Tisches 175 [mm] Max Abstand zwischen Kopf und Tisch 1530 [mm] Spindeldrehung 60-600 [RPM] Kopfbewegung 0-100 [mm/min] Tischbewegung 0-200 [mm/min]
