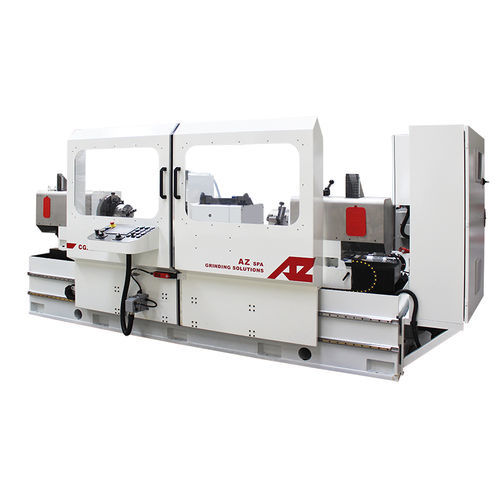

Schleifmaschine für Kurbelwelle CGX270-360

für Werkstückefür KugelumlaufspindelCNC

Die Maschine ist mit einem monolithischen Stahlsockel ausgestattet, der mit einem Verbundwerkstoff gefüllt ist, um ein optimales Verhältnis zwischen strukturellen Verformungen und Schwingungsdämpfung zu erzielen. Die Maschine hat die folgende axiale Konfiguration: der Schleifkopf gleitet entlang der X- und Z-Achse durch Kugelumlaufsysteme, die Bewegung erfolgt durch ein Kugelumlaufspindel-System und einen Motor. Das Werkstück wird zwischen Spindelstock und Reitstock eingespannt, der Reitstock bewegt sich manuell entlang des Tisches über Linearführungen mit Rollenumlauf. Durch diese Maschinenkonfiguration kann der Platzbedarf im Vergleich zu Lösungen mit beweglichem Tisch erheblich reduziert werden. Die Maschine ist mit einer Festpunkt-Diamantabrichtstation ausgestattet, die sich auf der Rückseite des Spindelstocks befindet. Die Maschine ist mit einem CNC-Steuerungssystem ausgestattet, das folgende Merkmale aufweist: Einstechschleifen, mit integrierter Planbearbeitung Traversenschleifen Abrichtprogramm (Stirnseite-Radius-Fase-Kegel) Korrektur der Werkstückverjüngung im Verfahrzyklus Integriertes Fernwartungsmodul Höhe Spitzen [mm] 270-270-360 Schwenkbereich über Tisch [mm] 540-540-720 Maximaler Abstand zwischen den Spitzen [mm] 800-1980-3600 Maximaler Durchmesser der Schleifscheibe [mm] 710-710-915 Max. Gewicht zwischen den Spitzen [kg] 600-800-1200
